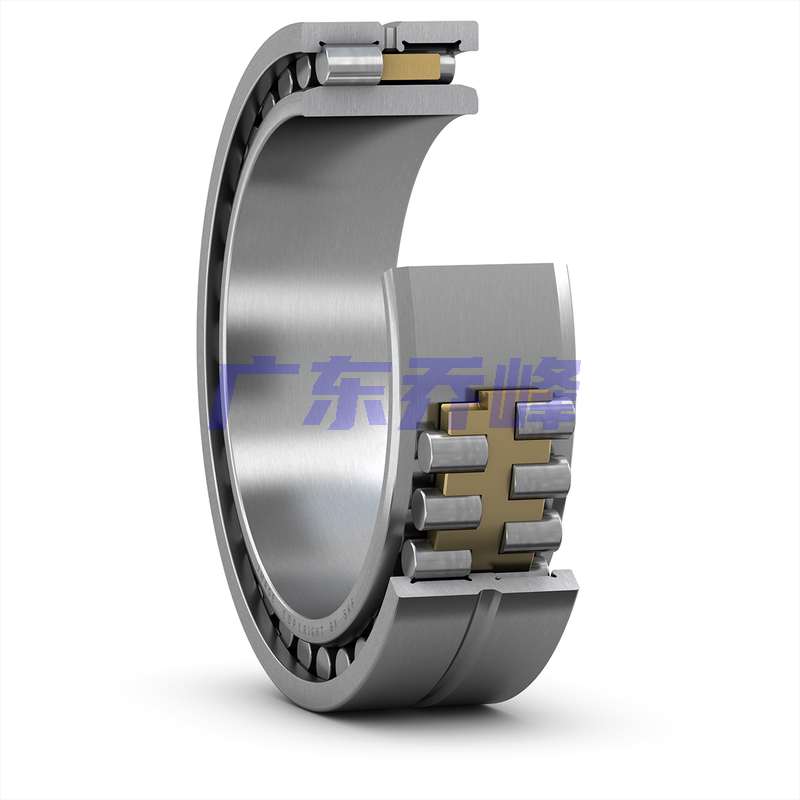

SKF NNU49/600BK/SPW33X軸承代號說明
N
N
U
4
9
/
6
0
0
B
K
/
S
P
W
3
3
X
NNU：雙列圓柱滾子軸承，內圈無擋邊，外圈三擋邊
49：NNU49 系列
/：分隔符
600：內徑：600 mm
B：改良內部結構
K：錐孔，錐度 1:12
/SP：尺寸精度 P5 級，運行精度 P4 級
W33X：外圈帶油槽和六個油孔
NNU：
雙列圓柱滾子軸承，內圈無擋邊，外圈三擋邊
49：
NNU49 系列
/：
分隔符
600：
內徑：600 mm
B：
改良內部結構
K：
錐孔，錐度 1:12
/SP：
尺寸精度 P5 級，運行精度 P4 級
W33X：
外圈帶油槽和六個油孔
SKF NNU49/600BK/SPW33X軸承尺寸
| 內徑 | d | 600mm |
| 外徑 | D | 800mm |
| 寬度 | B | 200mm |
| 外圈肩部直徑（NNU 設計） | D? | 733.2mm |
| 內圈滾道直徑（NNU 設計） | F | 666mm |
| 外圈潤滑槽寬度 | b | 22.3mm |
| 潤滑孔直徑（外圈） | K | 12mm |
| 外圈倒角尺寸 | r?,? min. | 5mm |
| 內圈倒角尺寸（配有圓錐孔的軸承） | r?,? min. | 2.5mm |
| 正常位置軸承套圈相對于其他正常位置套圈許可軸向位移（所有） | s max. | 5.5mm |
| 圓錐孔，錐度 1:12 |
SKF NNU49/600BK/SPW33X軸承擋肩尺寸
| 軸擋肩直徑 | d? min. | 648mm |
| 軸徑擋肩（NUU 設計） | d? max. | 662mm |
| 軸承座擋肩尺寸 | D? max. | 782mm |
| 倒角半徑（僅適用于 LSB） | r? max. | 4mm |
| 噴油嘴位置（不能選擇 TNHA 保持架） | d? | 676.8mm |
SKF NNU49/600BK/SPW33X軸承數據計算
| 基本額定動載 | 3580kN |
| 基本額定靜載荷 | 10200kN |
| 疲勞載荷限值 | 800kN |
| 潤滑脂潤滑可達轉速 | 800r/min |
| 油氣潤滑法可達轉速 | 670r/min |
| 油氣潤滑法可達轉速 | 670r/min |
SKF NNU49/600BK/SPW33X軸承質量
| 軸承重量 | 280kg |
SKF NNU49/600BK/SPW33X軸承尺寸圖
