SKF NKX40軸承代號說明
N
K
X
4
0

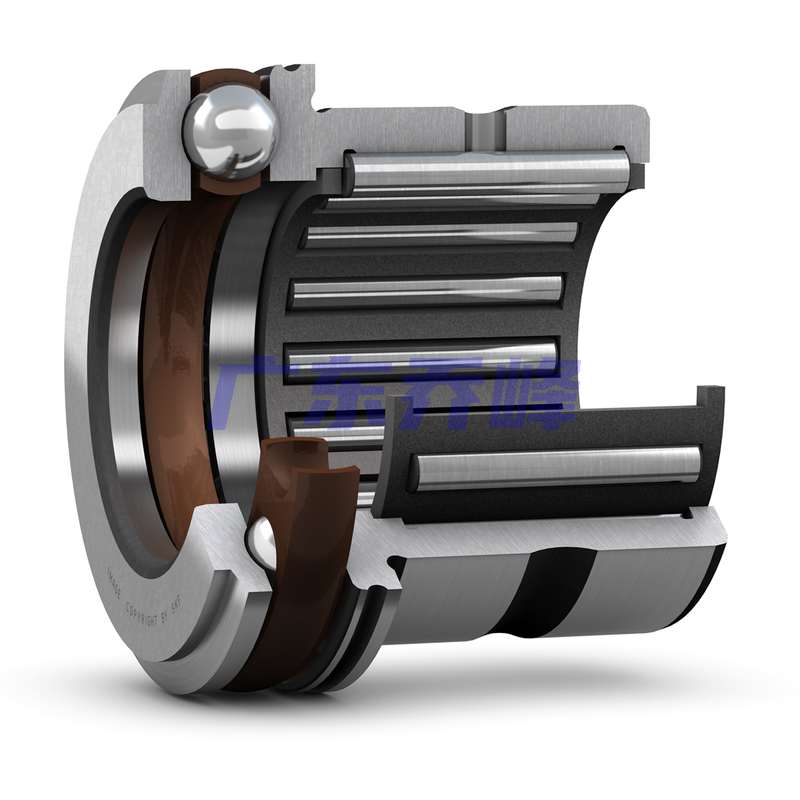

NKX：滾針/推力球組合軸承
40：滾子下直徑：40 mm
NKX：
滾針/推力球組合軸承
40：
滾子下直徑：40 mm
SKF NKX40軸承尺寸
| 滾子下直徑 | Fw | 40mm |
| 外徑 | D | 52mm |
| 外圈寬度 | C | 32mm |
| ThBB 高度（不包括引導法蘭或徑向軸承組件） | C? | 13mm |
| 法蘭側面到潤滑孔（fcThBB）的距離 | C? | 10mm |
| 孔徑范圍（ThBB） | d | 40mm |
| 法蘭外徑（NKX） | D? | 60.1mm |
| 外圈倒角尺寸 | r?,? min. | 0.6mm |
SKF NKX40軸承擋肩尺寸
| 軸擋肩直徑 | d? min. | 55.7mm |
| 倒角半徑 | r? max. | 0.6mm |
| 倒角半徑（ThBB） | rb max. | 0.3mm |
| 相關內圈內徑 | d? | 35mm |
| 內圈滾道直徑 | F | 40mm |
| 相關內圈寬度 | B? | 20mm |
SKF NKX40軸承數據計算
| 基本額定動載荷，徑向 | 26.4kN |
| 基本額定靜載荷，徑向 | 51kN |
| 基本額定動載荷，軸向 | 27kN |
| 基本額定靜載荷，軸向 | 68kN |
| 軸向疲勞載荷極限，徑向 | 6.3kN |
| 疲勞載荷極限，軸向 | 2.55kN |
| 最小軸向載荷系數 | 0.024 |
| 參考轉速 | 5000r/min |
| 極限轉速 | 7000r/min |
SKF NKX40軸承質量
| 軸承重量 | 0.2kg |
SKF NKX40軸承相關產品
| 內圈 | IR 35x40x20 |
