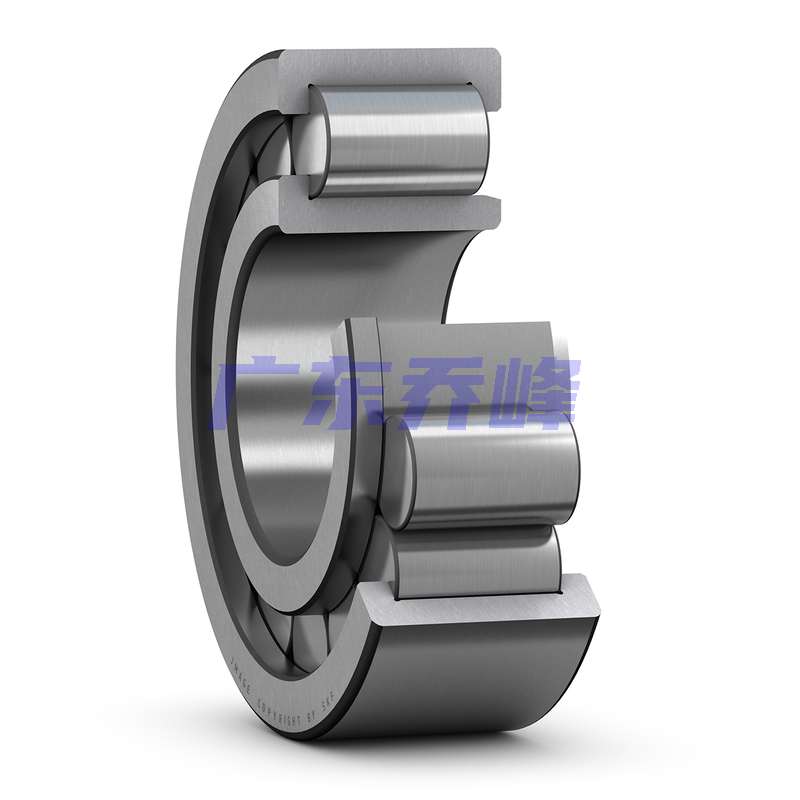

SKF NJG2313VH軸承代號說明
N
J
G
2
3
1
3
V
H
NJG：NJG型，內圈單擋邊，外圈雙擋邊
2：寬度尺寸系列：2系列
3：外徑尺寸系列：3系列
13：內徑：65 mm
V：滿裝滾子軸承（無保持架）
H：自定位滾子
NJG：
NJG型，內圈單擋邊，外圈雙擋邊
2：
寬度尺寸系列：2系列
3：
外徑尺寸系列：3系列
13：
內徑：65 mm
V：
滿裝滾子軸承（無保持架）
H：
自定位滾子
SKF NJG2313VH軸承尺寸
| 內徑 | d | 65mm |
| 外徑 | D | 140mm |
| 寬度 | B | 48mm |
| 內圈肩部直徑 | d? ≈ | 89.9mm |
| 外圈肩部直徑 | D? ≈ | 116mm |
| 內圈滾道直徑 | F | 80.7mm |
| 正常位置軸承套圈相對于其他套圈許可軸向位移 | s max. | 3mm |
| 倒角尺寸 | r?,? min. | 2.1mm |
SKF NJG2313VH軸承擋肩尺寸
| 軸擋肩直徑 | d? min. | 77mm |
| 軸擋肩直徑 | d?? | 85.3mm |
| 軸擋肩直徑 | db max. | 78mm |
| 軸承座擋肩尺寸 | D? max. | 128mm |
| 倒角半徑 | r? max. | 2mm |
SKF NJG2313VH軸承數據計算
| 基本額定動載 | 303kN |
| 基本額定靜載荷 | 360kN |
| 疲勞載荷限值 | 46.5kN |
| 參考轉速 | 1900r/min |
| 極限轉速 | 2400r/min |
| 計算系數 | 0.35 |
| 計算系數 | 0.3 |
| 計算系數 | 0.4 |
SKF NJG2313VH軸承質量
| 軸承重量 | 3.56kg |
SKF NJG2313VH軸承相關產品推薦
| 型號 | 市場價 | 喬峰價 | 庫存 |
| SKF NJG2313VH/C3軸承 | ￥9483.19元 | - | 5 |
SKF NJG2313VH軸承尺寸圖
