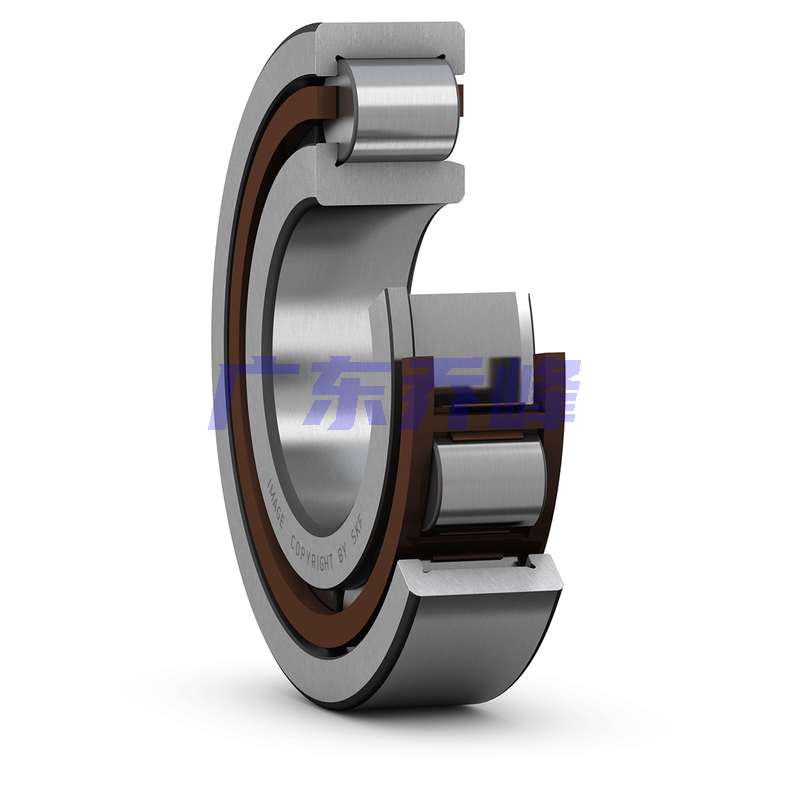

SKF NJ2311ECPH軸承代號說明
N
J
2
3
1
1
E
C
P
H
NJ：外圈雙擋邊，內圈單擋邊
23：尺寸系列：23系列
11：內徑：55 mm
EC：優化內部設計，裝有更多更大的滾子，滾子端面與擋邊接觸優化
PH：玻璃纖維增強 PEEK 保持架，滾子引導
NJ：
外圈雙擋邊，內圈單擋邊
23：
尺寸系列：23系列
11：
內徑：55 mm
EC：
優化內部設計，裝有更多更大的滾子，滾子端面與擋邊接觸優化
PH：
玻璃纖維增強 PEEK 保持架，滾子引導
SKF NJ2311ECPH軸承尺寸
| 內徑 | d | 55mm |
| 外徑 | D | 120mm |
| 寬度 | B | 43mm |
| 內圈（NJ、NUP、N、NF、NJF） 肩部直徑 | d? ≈ | 77.5mm |
| 內圈肩部直徑（NU、NJ、NUP、NUB、NF、NJF） | D? ≈ | 100.3mm |
| 內圈滾道直徑（NU、NJ、NUP、NUB、 NJF） | F | 70.5mm |
| 外圈內徑（NU、NJ、NUP、NUB、 NJF） | r?,? min. | 2mm |
| 內圈（最小）內徑（NU、NJ、NUB、 NJF） | r?,? min. | 2mm |
| 正常位置軸承套圈相對于其他套圈許可軸向位移 | s max. | 3.5mm |
SKF NJ2311ECPH軸承擋肩尺寸
| 隔塊襯套（所有）最小許可外直徑 | d? min. | 65mm |
| 隔塊襯套（NU、NJ、NUB、 NJF） 最大許可外直徑 | d? max. | 68mm |
| 軸肩最小許可外直徑（NU、NJ、NUP、NUB; 不適合于圓錐孔） | db min. | 80mm |
| 軸承座肩或隔塊襯套（所有）最大的許可內直徑 | D? max. | 109.2mm |
| 軸承基座和軸承座肩之間過渡段的最大允許半徑（NU、NJ、NUP、NUB） | r? max. | 2mm |
SKF NJ2311ECPH軸承數據計算
| 基本額定動載 | 232kN |
| 基本額定靜載荷 | 232kN |
| 疲勞載荷限值 | 30.5kN |
| 參考轉速 | 6000r/min |
| 極限轉速 | 7000r/min |
| 計算系數 | 0.25 |
| 限制值 | 0.3 |
| 軸向載荷系數 | 0.4 |
SKF NJ2311ECPH軸承質量
| 軸承重量 | 2.26kg |
SKF NJ2311ECPH軸承相關產品
| 角圈 | HJ 2311 EC |
SKF NJ2311ECPH軸承（3D圖）
點擊獲取3D圖
服務器生成3d圖中...
3d圖下載中 {{percentComplete}}%
1、鼠標左鍵按住旋轉，右鍵按住移動，滾輪滾動放大縮小
2、在手機瀏覽器中并不能很好查看，可在電腦端查看。
3、如發現圖紙有誤，歡迎及時告知我們。
SKF NJ2311ECPH軸承尺寸圖
