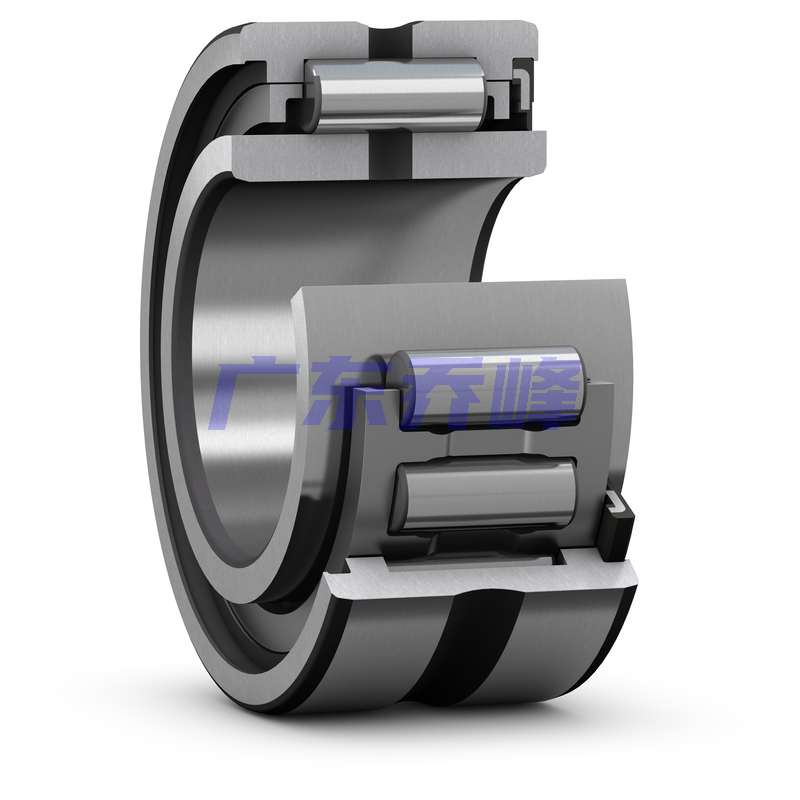

SKF NA4903RS軸承代號說明
N
A
4
9
0
3
R
S
NA：機切削滾針軸承（帶擋邊）
4：寬度尺寸系列：4系列
9：外徑尺寸系列：9系列
03：帶內圈內徑：17 mm
RS：單面帶接觸式密封件
NA：
機切削滾針軸承（帶擋邊）
4：
寬度尺寸系列：4系列
9：
外徑尺寸系列：9系列
03：
帶內圈內徑：17 mm
RS：
單面帶接觸式密封件
SKF NA4903RS軸承尺寸
| 內徑 | d | 17mm |
| 外徑 | D | 30mm |
| 寬度 | B | 14mm |
| 外圈寬度 | C | 13mm |
| 內圈滾道直徑 | F | 22mm |
| 外圈倒角尺寸 | r?,? min. | 0.3mm |
| 正常位置軸承套圈相對于其他套圈許可軸向位移 | s max. | 0.5mm |
SKF NA4903RS軸承擋肩尺寸
| 不帶有法蘭的最小允許軸徑和滾動軸承 | d? min. | 19mm |
| 軸承座擋肩尺寸（帶法蘭） | D? max. | 28mm |
| 倒角半徑 | r? max. | 0.3mm |
SKF NA4903RS軸承數據計算
| 基本額定動載 | 9.52kN |
| 基本額定靜載荷 | 12.9kN |
| 疲勞載荷限值 | 1.53kN |
| 極限轉速 | 9000r/min |
SKF NA4903RS軸承質量
| 軸承重量 | 0.04kg |
SKF NA4903RS軸承（3D圖）
點擊獲取3D圖
服務器生成3d圖中...
3d圖下載中 {{percentComplete}}%
1、鼠標左鍵按住旋轉，右鍵按住移動，滾輪滾動放大縮小
2、在手機瀏覽器中并不能很好查看，可在電腦端查看。
3、如發現圖紙有誤，歡迎及時告知我們。
SKF NA4903RS軸承尺寸圖
