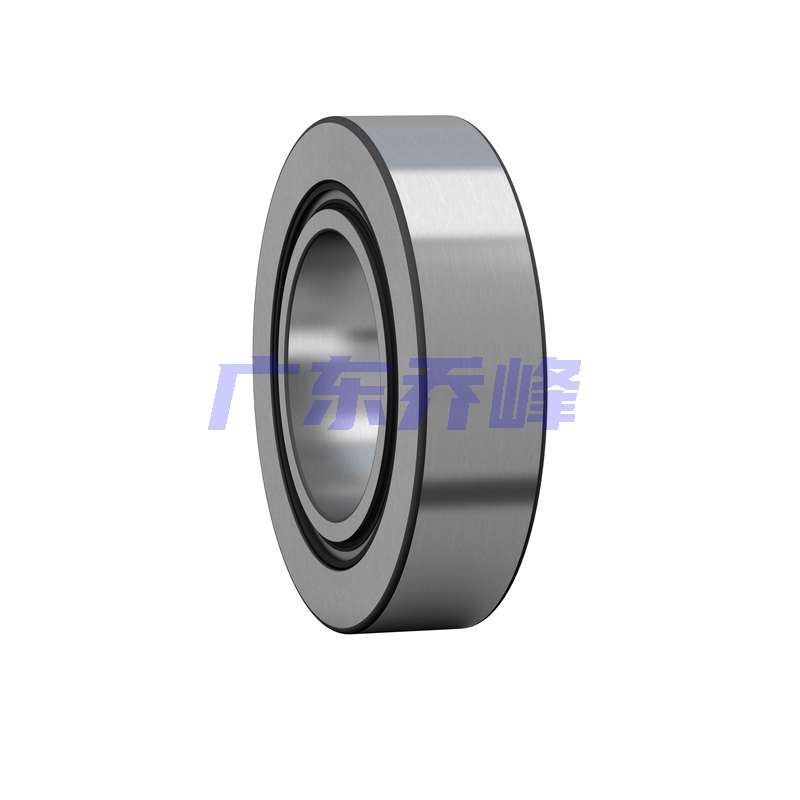

SKF NA2203.2RS軸承代號說明
N
A
2
2
0
3
.
2
R
S
NA：不帶擋邊，裝有滾針和保持架組件
22：NA22系列
03：帶內圈內徑：17 mm
.2RS：雙面帶接觸式密封件
NA：
不帶擋邊，裝有滾針和保持架組件
22：
NA22系列
03：
帶內圈內徑：17 mm
.2RS：
雙面帶接觸式密封件
SKF NA2203.2RS軸承尺寸
| 外徑 | D | 40mm |
| 內徑 | d | 17mm |
| 外圈寬度 | C | 15.8mm |
| 內圈寬度 | B | 16mm |
| 外圈肩部凹槽直徑 | D? | 28mm |
| 內圈滾道直徑 | F | 22mm |
| 外圈倒角尺寸 | r?,? min. | 1mm |
| 內圈倒角尺寸 | r?,? min. | 0.3mm |
SKF NA2203.2RS軸承數據計算
| 基本額定動載 | 9.52kN |
| 基本額定靜載荷 | 13.2kN |
| 疲勞載荷限值 | 1.6kN |
| 最大徑向動態載荷 | 15.3kN |
| 最大靜止徑向載荷 | 22kN |
| 極限轉速 | 4500r/min |
SKF NA2203.2RS軸承質量
| 圓柱滾子滾輪軸承質量 | 0.11kg |
SKF NA2203.2RS軸承（3D圖）
點擊獲取3D圖
服務器生成3d圖中...
3d圖下載中 {{percentComplete}}%
1、鼠標左鍵按住旋轉，右鍵按住移動，滾輪滾動放大縮小
2、在手機瀏覽器中并不能很好查看，可在電腦端查看。
3、如發現圖紙有誤，歡迎及時告知我們。
SKF NA2203.2RS軸承尺寸圖
