SKF GEP160FS軸承代號說明
G
E
P
1
6
0
F
S
GE：徑向球面滑動軸承（關節軸承）
P：自潤滑滑動表面，徑向可分離外圈，帶潤滑槽和孔，可再潤滑
160：內徑：160 mm
FS：【鋼/玻璃纖維增強塑料】材質
GE：
徑向球面滑動軸承（關節軸承）
P：
自潤滑滑動表面，徑向可分離外圈，帶潤滑槽和孔，可再潤滑
160：
內徑：160 mm
FS：
【鋼/玻璃纖維增強塑料】材質

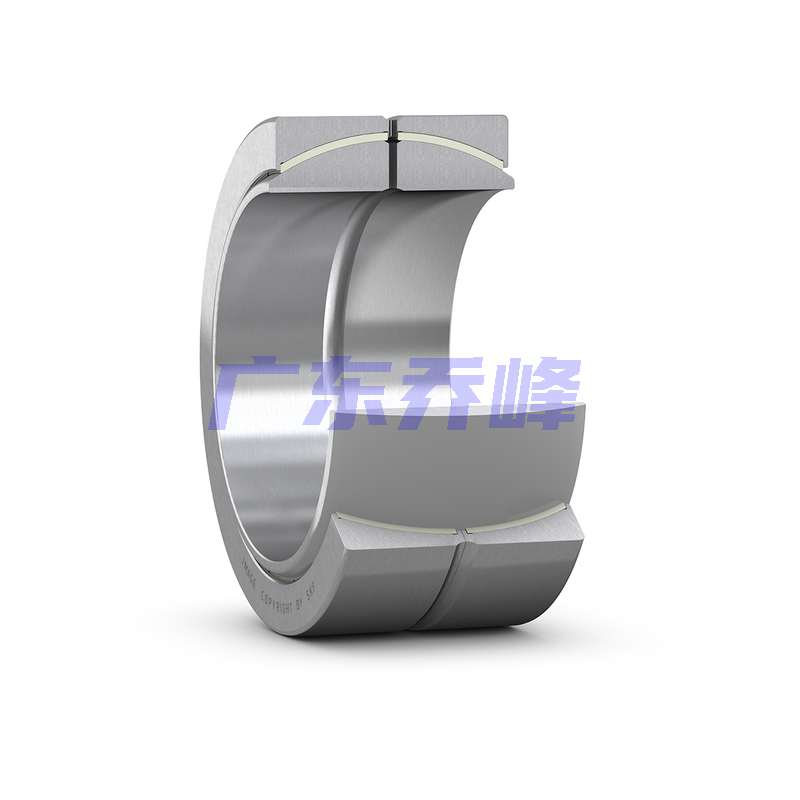

SKF GEP160FS軸承
| 潤滑劑 | 免維護 - 干式潤滑 | |
| 設計（滑動接觸面組合） | 鋼/PTFE FRP | |
| 密封解決方案 | 不需要密封件 |
SKF GEP160FS軸承尺寸
| 內徑 | d | 160mm |
| 外徑 | D | 230mm |
| 公稱寬度 | B | 115mm |
| 外圈寬度 | C | 109mm |
| 傾斜角 | α | 2° |
| 內圈滾道直徑 | d? | 210mm |
| 外圈潤滑槽寬度 | b | 7.5mm |
| 內圈潤滑槽寬度 | b? | 7.5mm |
| 潤滑孔直徑（外圈） | M | 4mm |
| 軸承內倒角尺寸 | r? min. | 1mm |
| 外圈倒角尺寸 | r? min. | 1mm |
SKF GEP160FS軸承擋肩尺寸
| 軸擋肩直徑 | d? min. | 169mm |
| 軸擋肩直徑 | d? max. | 175mm |
| 軸承座擋肩尺寸 | D? min. | 195mm |
| 軸承座擋肩尺寸 | D? max. | 218mm |
| 軸倒角半徑 | r? max. | 1mm |
| 軸承座倒角半徑 | rb max. | 1mm |
SKF GEP160FS軸承數據計算
| 基本額定動載 | 1600kN |
| 基本額定靜載荷 | 2400kN |
| 軸承動載荷特定系數 | 80N/mm2 |
| 靜態特定最小載荷系數 | 120N/mm2 |
| 材料常數 | 1055 |
SKF GEP160FS軸承質量
| 球面滑動軸承質量 | 16.6kg |
SKF GEP160FS軸承尺寸圖
