SKF GEM80ESX-2LS軸承代號說明
G
E
M
8
0
E
S
X
-
2
L
S
GE：徑向球面滑動軸承（關節軸承）
M：帶潤滑槽和孔，可再潤滑
80：內徑：80 mm
ES：優化的【鋼/鋼】材質，帶潤滑孔的開口外圈
X：免維護，終身潤滑
-2LS：帶有鋼背襯的三唇彈性體重型密封
GE：
徑向球面滑動軸承（關節軸承）
M：
帶潤滑槽和孔，可再潤滑
80：
內徑：80 mm
ES：
優化的【鋼/鋼】材質，帶潤滑孔的開口外圈
X：
免維護，終身潤滑
-2LS：
帶有鋼背襯的三唇彈性體重型密封

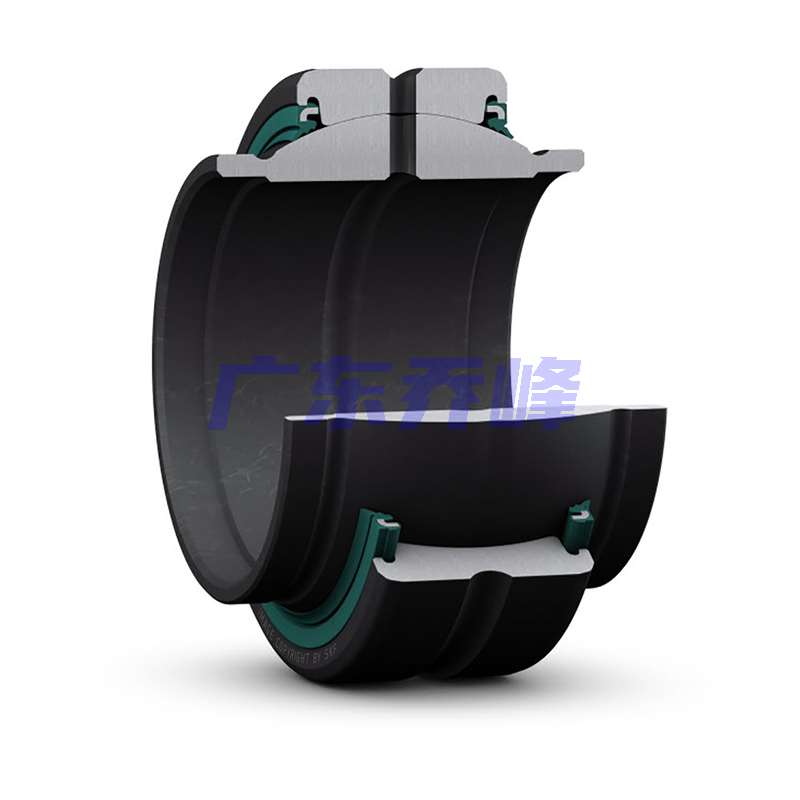

SKF GEM80ESX-2LS軸承
| 潤滑劑 | 免維護 - 終生脂潤滑 | |
| 設計（滑動接觸面組合） | 鋼/鋼 | |
| 密封解決方案 | 三唇密封件 |
SKF GEM80ESX-2LS軸承尺寸
| 內徑 | d | 80mm |
| 外徑 | D | 120mm |
| 公稱寬度 | B | 74mm |
| 外圈寬度 | C | 45mm |
| 傾斜角 | α | 4° |
| 內圈滾道直徑 | d? | 105mm |
| 內圈肩部直徑向兩側延伸 | d? ≈ | 90mm |
| 外圈潤滑槽寬度 | b | 7.6mm |
| 內圈潤滑槽寬度 | b? | 7.6mm |
| 潤滑孔直徑（外圈） | M | 4mm |
| 軸承內倒角尺寸 | r? min. | 0.6mm |
| 外圈倒角尺寸 | r? min. | 1mm |
SKF GEM80ESX-2LS軸承擋肩尺寸
| 軸擋肩直徑 | d? min. | 86.1mm |
| 軸擋肩直徑 | d? max. | 90mm |
| 軸承座擋肩尺寸 | D? min. | 104.4mm |
| 軸承座擋肩尺寸 | D? max. | 113.8mm |
| 軸倒角半徑 | r? max. | 0.6mm |
| 軸承座倒角半徑 | rb max. | 1mm |
SKF GEM80ESX-2LS軸承數據計算
| 基本額定動載 | 600kN |
| 基本額定靜載荷 | 2000kN |
| 軸承動載荷特定系數 | 150N/mm2 |
| 靜態特定最小載荷系數 | 500N/mm2 |
| 材料常數 | 330 |
SKF GEM80ESX-2LS軸承質量
| 球面滑動軸承質量 | 2.5kg |
SKF GEM80ESX-2LS軸承尺寸圖
