SKF GEC380TXA-2RS軸承代號說明
G
E
C
3
8
0
T
X
A
-
2
R
S
GE：徑向球面滑動軸承（關節軸承）
C：自潤滑滑動表面，軸向可分離外圈
380：內徑：380 mm
TXA：穿透硬化研磨鋼，分離式，由鋼帶固定
-2RS：公制軸承的雙唇摩擦密封件由聚酯彈性體（-30°C/+130°C）制成，英制軸承由聚氨酯制成（-20℃/+80℃）
GE：
徑向球面滑動軸承（關節軸承）
C：
自潤滑滑動表面，軸向可分離外圈
380：
內徑：380 mm
TXA：
穿透硬化研磨鋼，分離式，由鋼帶固定
-2RS：
公制軸承的雙唇摩擦密封件由聚酯彈性體（-30°C/+130°C）制成，英制軸承由聚氨酯制成（-20℃/+80℃）

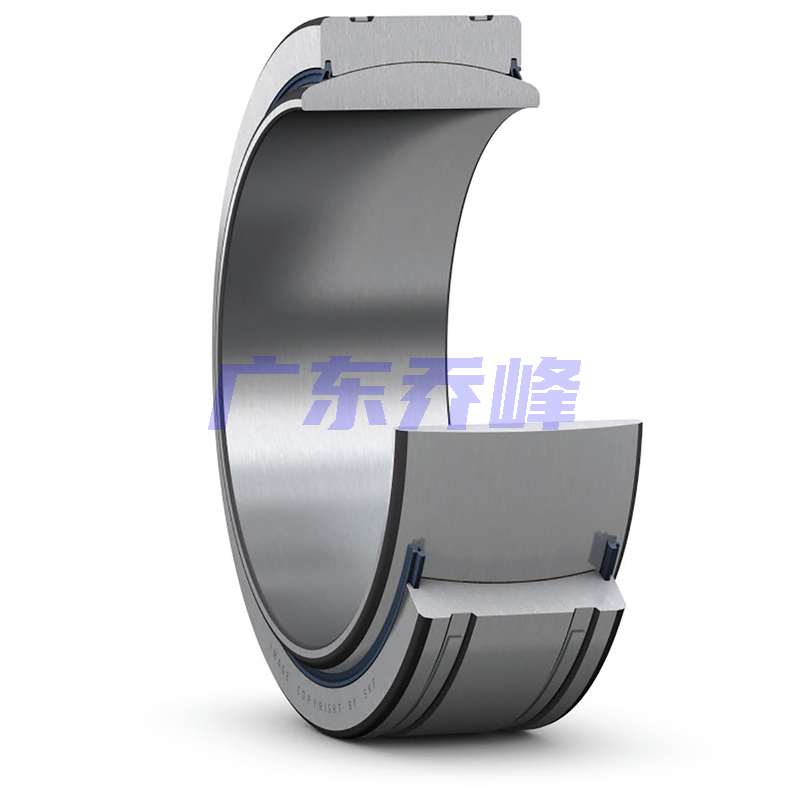

SKF GEC380TXA-2RS軸承
| 潤滑劑 | 免維護 - 干式潤滑 | |
| 設計（滑動接觸面組合） | 鋼/PTFE 纖維 | |
| 密封解決方案 | 雙唇式密封件 |
SKF GEC380TXA-2RS軸承尺寸
| 內徑 | d | 380mm |
| 外徑 | D | 520mm |
| 公稱寬度 | B | 190mm |
| 外圈寬度 | C | 160mm |
| 傾斜角 | α | 4° |
| 內圈滾道直徑 | d? | 450mm |
| 軸承內倒角尺寸 | r? min. | 1.5mm |
| 外圈倒角尺寸 | r? min. | 4mm |
SKF GEC380TXA-2RS軸承擋肩尺寸
| 軸擋肩直徑 | d? min. | 400mm |
| 軸擋肩直徑 | d? max. | 407mm |
| 軸承座擋肩尺寸 | D? min. | 445mm |
| 軸承座擋肩尺寸 | D? max. | 490mm |
| 軸倒角半徑 | r? max. | 1.5mm |
| 軸承座倒角半徑 | rb max. | 4mm |
SKF GEC380TXA-2RS軸承數據計算
| 基本額定動載 | 19300kN |
| 基本額定靜載荷 | 32500kN |
| 軸承動載荷特定系數 | 300N/mm2 |
| 靜態特定最小載荷系數 | 500N/mm2 |
SKF GEC380TXA-2RS軸承質量
| 球面滑動軸承質量 | 125kg |
SKF GEC380TXA-2RS軸承尺寸圖
