SKF GE50ES軸承代號說明
G
E
5
0
E
S
GE：徑向球面滑動軸承（關節軸承）
50：內徑：50 mm
ES：優化的【鋼/鋼】材質，帶潤滑孔的開口外圈
GE：
徑向球面滑動軸承（關節軸承）
50：
內徑：50 mm
ES：
優化的【鋼/鋼】材質，帶潤滑孔的開口外圈

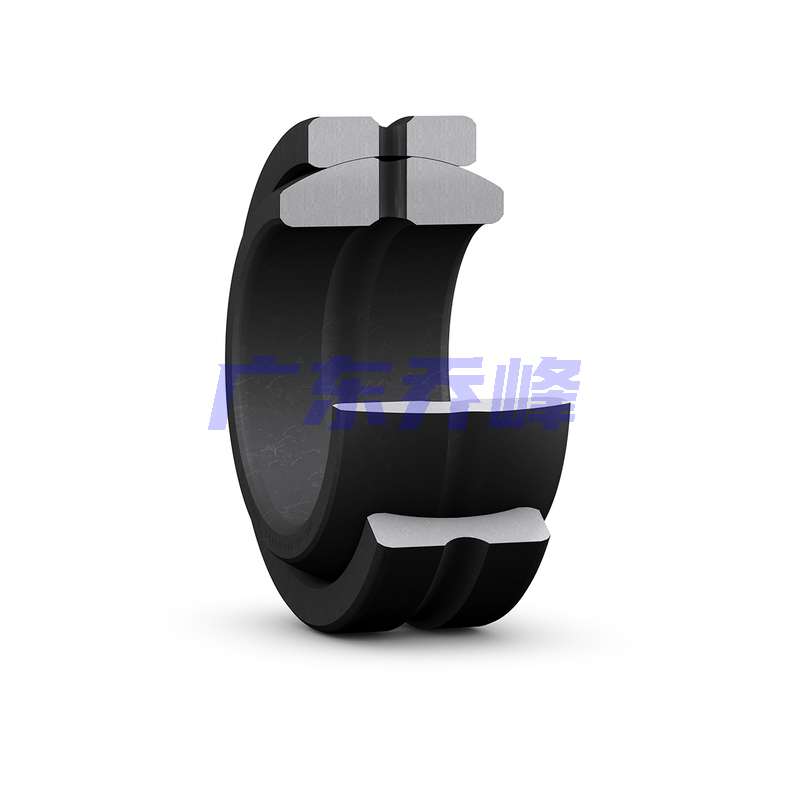

SKF GE50ES軸承
| 潤滑劑 | 定期重新潤滑 - 潤滑脂 | |
| 設計（滑動接觸面組合） | 鋼/鋼 | |
| 密封解決方案 | 不需要密封件 |
SKF GE50ES軸承尺寸
| 內徑 | d | 50mm |
| 外徑 | D | 75mm |
| 公稱寬度 | B | 35mm |
| 外圈寬度 | C | 28mm |
| 傾斜角 | α | 6° |
| 內圈滾道直徑 | d? | 66mm |
| 外圈潤滑槽寬度 | b | 4.6mm |
| 內圈潤滑槽寬度 | b? | 4.8mm |
| 潤滑孔直徑（外圈） | M | 3mm |
| 軸承內倒角尺寸 | r? min. | 0.6mm |
| 外圈倒角尺寸 | r? min. | 1mm |
SKF GE50ES軸承擋肩尺寸
| 軸擋肩直徑 | d? min. | 54.6mm |
| 軸擋肩直徑 | d? max. | 56mm |
| 軸承座擋肩尺寸 | D? min. | 62.7mm |
| 軸承座擋肩尺寸 | D? max. | 70.5mm |
| 軸倒角半徑 | r? max. | 0.6mm |
| 軸承座倒角半徑 | rb max. | 1mm |
SKF GE50ES軸承數據計算
| 基本額定動載 | 156kN |
| 基本額定靜載荷 | 780kN |
| 軸承動載荷特定系數 | 100N/mm2 |
| 靜態特定最小載荷系數 | 500N/mm2 |
| 材料常數 | 330 |
SKF GE50ES軸承質量
| 球面滑動軸承質量 | 0.56kg |
SKF GE50ES軸承尺寸圖
