SKF GE220ESL-2RS軸承代號說明
G
E
2
2
0
E
S
L
-
2
R
S
GE：徑向球面滑動軸承（關節軸承）
220：內徑：220 mm
ESL：內外圈帶環形槽和潤滑孔以及多槽系統
-2RS：公制軸承的雙唇摩擦密封件由聚酯彈性體（-30°C/+130°C）制成，英制軸承由聚氨酯制成（-20℃/+80℃）
GE：
徑向球面滑動軸承（關節軸承）
220：
內徑：220 mm
ESL：
內外圈帶環形槽和潤滑孔以及多槽系統
-2RS：
公制軸承的雙唇摩擦密封件由聚酯彈性體（-30°C/+130°C）制成，英制軸承由聚氨酯制成（-20℃/+80℃）

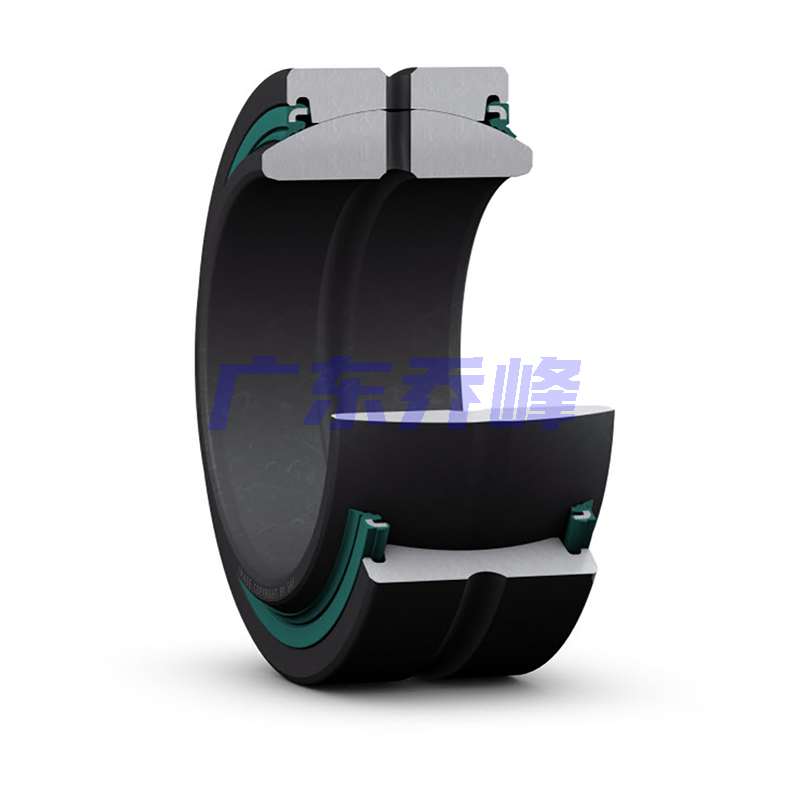

SKF GE220ESL-2RS軸承
| 潤滑劑 | 定期重新潤滑 - 潤滑脂 | |
| 設計（滑動接觸面組合） | 鋼/鋼重型軸承 | |
| 密封解決方案 | 雙唇式密封件 |
SKF GE220ESL-2RS軸承尺寸
| 內徑 | d | 220mm |
| 外徑 | D | 320mm |
| 公稱寬度 | B | 135mm |
| 外圈寬度 | C | 100mm |
| 傾斜角 | α | 8° |
| 內圈滾道直徑 | d? | 275mm |
| 外圈潤滑槽寬度 | b | 16mm |
| 內圈潤滑槽寬度 | b? | 16mm |
| 潤滑孔直徑（外圈） | M | 7mm |
| 軸承內倒角尺寸 | r? min. | 1.1mm |
| 外圈倒角尺寸 | r? min. | 1.1mm |
SKF GE220ESL-2RS軸承擋肩尺寸
| 軸擋肩直徑 | d? min. | 232.5mm |
| 軸擋肩直徑 | d? max. | 239.5mm |
| 軸承座擋肩尺寸 | D? min. | 271mm |
| 軸承座擋肩尺寸 | D? max. | 309.5mm |
| 軸倒角半徑 | r? max. | 1mm |
| 軸承座倒角半徑 | rb max. | 1mm |
SKF GE220ESL-2RS軸承數據計算
| 基本額定動載 | 2320kN |
| 基本額定靜載荷 | 11600kN |
| 軸承動載荷特定系數 | 100N/mm2 |
| 靜態特定最小載荷系數 | 500N/mm2 |
| 材料常數 | 330 |
SKF GE220ESL-2RS軸承質量
| 球面滑動軸承質量 | 35.5kg |
SKF GE220ESL-2RS軸承尺寸圖
