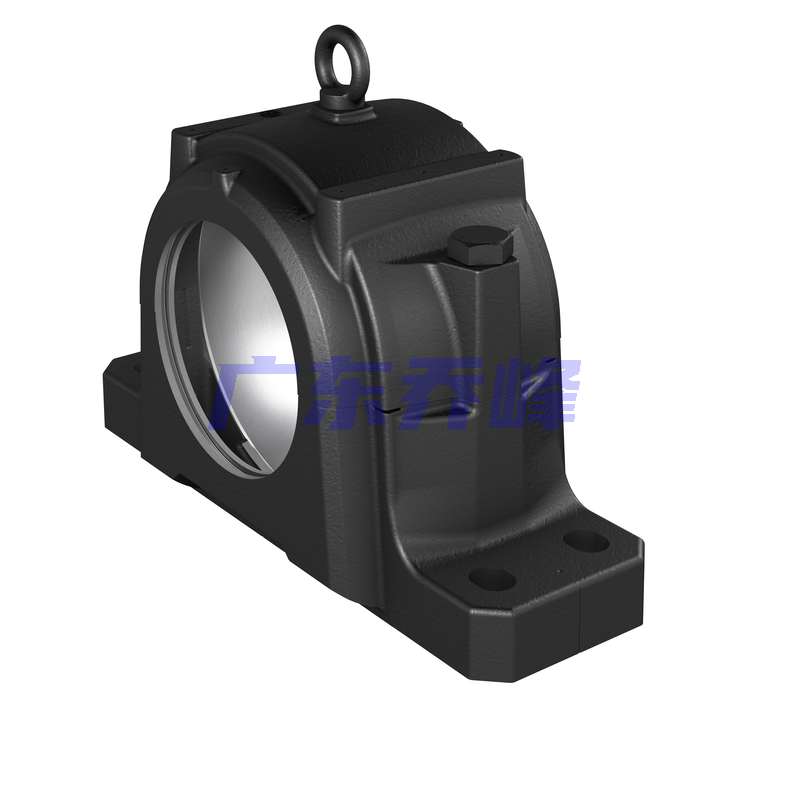

SKF FSNL530+23230K+H2330軸承代號說明
F
S
N
L
5
3
0
+
2
3
2
3
0
K
+
H
2
3
3
0
F：帶四個長圓形鑄造螺栓孔
SNL：標準剖分式軸承座外殼
5：5 系列孔徑
30：軸承尺寸代碼，孔徑 150 mm
+23230K：軸承型號：23230K
+H2330：緊定套型號：H2330
F：
帶四個長圓形鑄造螺栓孔
SNL：
標準剖分式軸承座外殼
5：
5 系列孔徑
30：
軸承尺寸代碼，孔徑 150 mm
+23230K：
軸承型號：23230K
+H2330：
緊定套型號：H2330
SKF FSNL530+23230K+H2330軸承適用產品
| 軸承座 | FSNL 530 | |
| 軸承（基本型號） | 23230 K | |
| 緊定套 | H 2330 | |
| 定位環 | FRB 5/270 |
SKF FSNL530+23230K+H2330軸承尺寸
| 軸徑 | d? | 135mm |
| 內部空間長度 | C? | 106mm |
| 球面軸承座直徑 | D? | 270mm |
| 密封槽直徑 | Db | 192.5mm |
| 底座寬度 | A | 220mm |
| 法蘭寬度 | A? | 160mm |
| 軸承座完整總高度 | H | 323mm |
| 球面軸承座的中心高度 | H? | 160mm |
| 足高 | H? | 60mm |
| 聯接螺栓之間的距離 | J | 450mm |
| 聯接螺栓之間的距離 | J? | 90mm |
| 總長度 | L | 530mm |
| 聯接螺栓孔的長度（徑向） | N | 32mm |
| 聯接螺栓孔的寬度（軸向） | N? | 26mm |
SKF FSNL530+23230K+H2330軸承適用的密封件和端蓋
SKF FSNL530+23230K+H2330軸承斷裂載荷，軸承座
| 斷裂載荷 | P?° | 1100kN |
| 斷裂載荷 | P??° | 1200kN |
| 斷裂載荷 | P??° | 730kN |
| 斷裂載荷 | P???° | 540kN |
| 斷裂載荷 | P???° | 480kN |
| 斷裂載荷 | P???° | 600kN |
| 斷裂載荷 | P? | 390kN |
SKF FSNL530+23230K+H2330軸承屈服點，蓋帽螺栓
| 蓋帽螺栓的承載能力 | Q???° | 900kN |
| 蓋帽螺栓的承載能力 | Q???° | 520kN |
| 蓋帽螺栓的承載能力 | Q???° | 450kN |
SKF FSNL530+23230K+H2330軸承質量
| 軸承座質量 | 49kg |
SKF FSNL530+23230K+H2330軸承安裝信息
| 螺栓蓋帽尺寸 | M 24x130 | |
| 螺栓蓋帽，推薦擰緊扭矩 | 350Nm | |
| 適當的螺栓，尺寸 | 24mm | |
| 適用的聯接螺栓等，推薦擰緊扭矩 | 665Nm | |
| 初次填充的潤滑脂，20% | 1100g | |
| 初次填充的潤滑脂，40% | 1700g | |
| 螺栓眼，尺寸 | M 12 |
SKF FSNL530+23230K+H2330軸承尺寸圖
