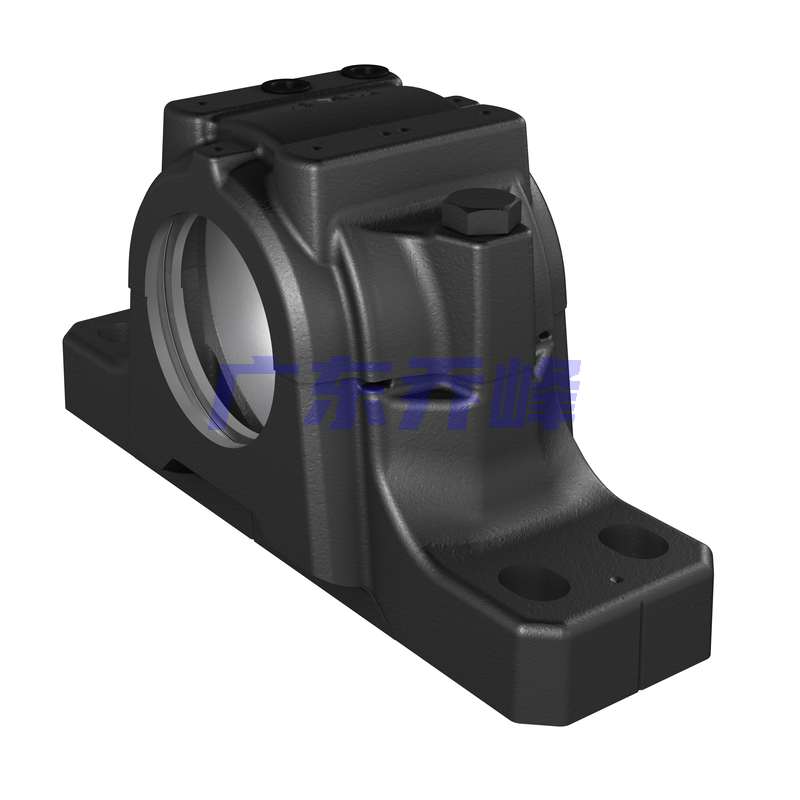

SKF FSNL513-611+1311軸承代號說明
F
S
N
L
5
1
3
-
6
1
1
+
1
3
1
1
F：帶四個長圓形鑄造螺栓孔
SNL：標準剖分式軸承座外殼
5：5 系列孔徑
13：軸承尺寸代碼，孔徑 65 mm
-：分隔符
611：外殼尺寸標識
+1311：軸承型號：1311
F：
帶四個長圓形鑄造螺栓孔
SNL：
標準剖分式軸承座外殼
5：
5 系列孔徑
13：
軸承尺寸代碼，孔徑 65 mm
-：
分隔符
611：
外殼尺寸標識
+1311：
軸承型號：1311
SKF FSNL513-611+1311軸承適用產品
| 軸承座 | FSNL 513-611 | |
| 軸承（基本型號） | 1311 | |
| 鎖定螺母 | KM 11 | |
| 鎖定墊圈 | MB 11 | |
| 定位環 | FRB 11/120 |
SKF FSNL513-611+1311軸承尺寸
| 軸徑 | d? | 55mm |
| 軸徑 | db | 65mm |
| 內部空間長度 | C? | 51mm |
| 球面軸承座直徑 | D? | 120mm |
| 密封槽直徑 | Db | 77mm |
| 底座寬度 | A | 110mm |
| 法蘭寬度 | A? | 80mm |
| 軸承座完整總高度 | H | 149mm |
| 球面軸承座的中心高度 | H? | 80mm |
| 足高 | H? | 30mm |
| 聯接螺栓之間的距離 | J | 230mm |
| 聯接螺栓之間的距離 | J? | 40mm |
| 總長度 | L | 275mm |
| 聯接螺栓孔的長度（徑向） | N | 20mm |
| 聯接螺栓孔的寬度（軸向） | N? | 15mm |
SKF FSNL513-611+1311軸承適用的密封件和端蓋
SKF FSNL513-611+1311軸承斷裂載荷，軸承座
| 斷裂載荷 | P?° | 270kN |
| 斷裂載荷 | P??° | 340kN |
| 斷裂載荷 | P??° | 205kN |
| 斷裂載荷 | P???° | 150kN |
| 斷裂載荷 | P???° | 130kN |
| 斷裂載荷 | P???° | 170kN |
| 斷裂載荷 | P? | 110kN |
SKF FSNL513-611+1311軸承屈服點，蓋帽螺栓
| 蓋帽螺栓的承載能力 | Q???° | 220kN |
| 蓋帽螺栓的承載能力 | Q???° | 125kN |
| 蓋帽螺栓的承載能力 | Q???° | 110kN |
SKF FSNL513-611+1311軸承質量
| 軸承座質量 | 7.88kg |
SKF FSNL513-611+1311軸承安裝信息
| 螺栓蓋帽尺寸 | M 12x65 | |
| 螺栓蓋帽，推薦擰緊扭矩 | 80Nm | |
| 適當?shù)穆菟ǎ叽?/td> | 12mm | |
| 適用的聯接螺栓等，推薦擰緊扭矩 | 80Nm | |
| 初次填充的潤滑脂，20% | 100g | |
| 初次填充的潤滑脂，40% | 160g |
SKF FSNL513-611+1311軸承尺寸圖
