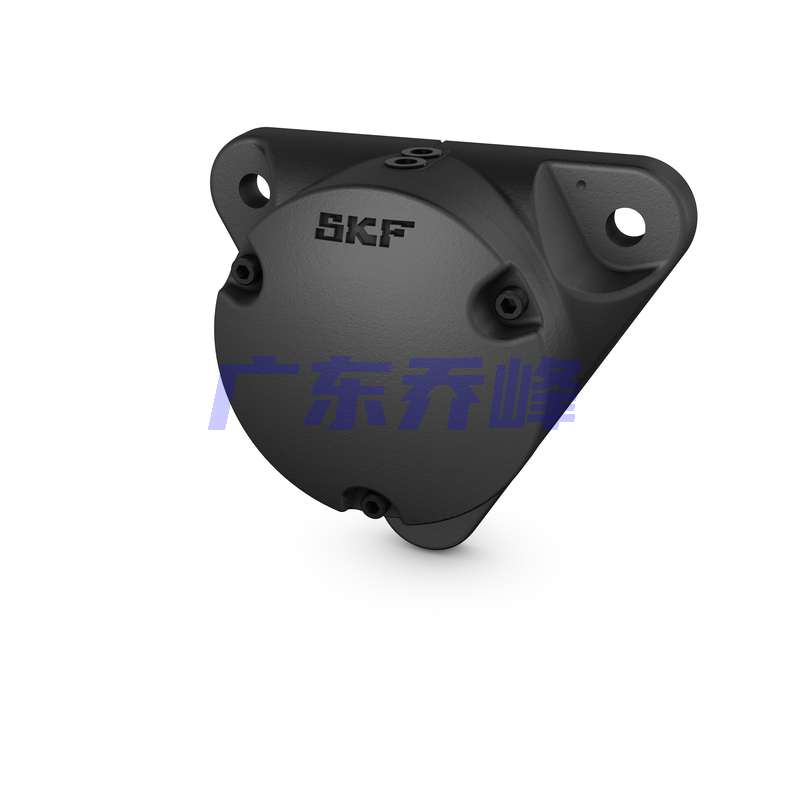

SKF FNL510A+22210K+H310軸承代號說明
F
N
L
5
1
0
A
+
2
2
2
1
0
K
+
H
3
1
0
FNL：法蘭軸承座外殼
5：FNL 5 系列
10：軸承尺寸代碼，孔徑 50 mm
A：軸端外殼，一端有端蓋
+22210K：軸承型號：22210K
+H310：附件型號：H310
FNL：
法蘭軸承座外殼
5：
FNL 5 系列
10：
軸承尺寸代碼，孔徑 50 mm
A：
軸端外殼，一端有端蓋
+22210K：
軸承型號：22210K
+H310：
附件型號：H310
SKF FNL510A+22210K+H310軸承相關產品
| 軸承座 | FNL 510 A | |
| 接觸式密封件 | TFL 510 | |
| 軸承（基本型號） | 22210 K | |
| 緊定套 | H 310 | |
| 定位環 | ZW 80x90 |
SKF FNL510A+22210K+H310軸承尺寸
| 軸徑 | d? | 45mm |
| 內部空間長度 | C? | 25mm |
| 球面軸承座直徑 | D? | 90mm |
| 底座寬度 | A | 52mm |
| 法蘭寬度 | A? | 15mm |
| 軸承端的總寬度 | AA | 77mm |
| 軸承側面端到軸承末端的距離 | B? | 22mm |
| 軸承座端蓋內尺寸（軸端） | Bb | 21mm |
| 軸承座端蓋外徑 | D | 118mm |
| 軸承座完整總高度 | H | 160mm |
| 球面軸承座的中心高度 | H? | 60mm |
| 聯接螺栓之間的距離 | J | 160mm |
| 總長度 | L | 179mm |
| 聯接螺栓孔的直徑 | N | 14mm |
SKF FNL510A+22210K+H310軸承斷裂載荷，軸承座
| 斷裂載荷 | P? | 100kN |
| 斷裂載荷 | P? | 65kN |
| 斷裂載荷 | P? | 105kN |
SKF FNL510A+22210K+H310軸承質量
| 軸承座質量 | 3.5kg |
SKF FNL510A+22210K+H310軸承安裝信息
| 端蓋螺栓，尺寸 | M 6x20 | |
| 端蓋螺栓，推薦擰緊扭矩 | 10Nm | |
| 適當的螺栓，尺寸 | 12mm | |
| 適用的聯接螺栓等，推薦擰緊扭矩 | 80Nm | |
| 初次填充的潤滑脂，20% | 35g | |
| 初次填充的潤滑脂，40% | 50g |
SKF FNL510A+22210K+H310軸承尺寸圖
