SKF C5918-2CS5V/C3軸承代號說明
C
5
9
1
8
-
2
C
S
5
V
/
C
3

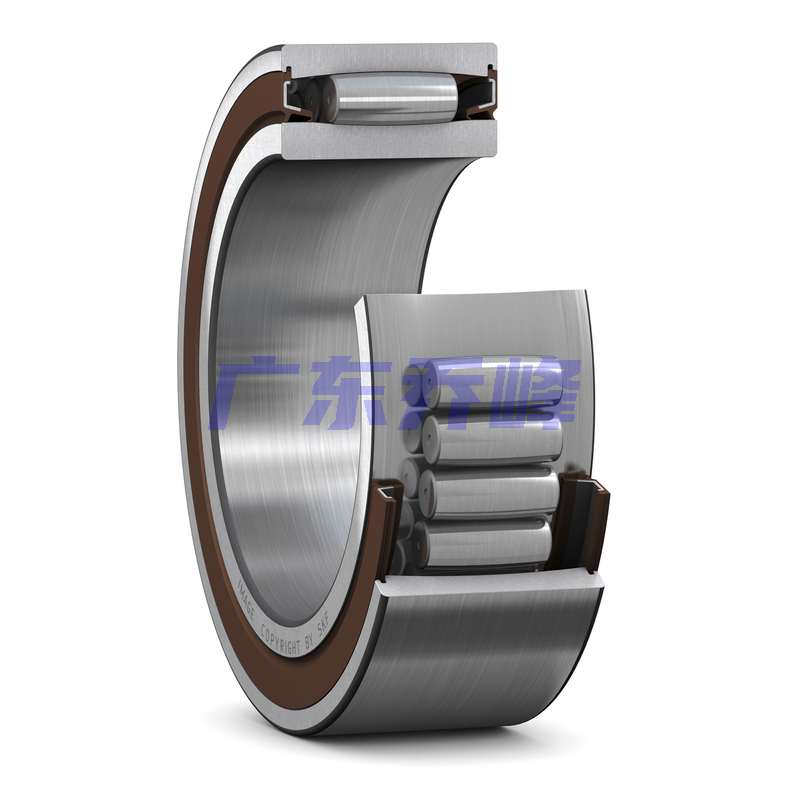

C：CARB 圓環滾子軸承
5：寬度尺寸系列：5系列
9：外徑尺寸系列：9系列
18：內徑：90 mm
-2CS5：兩側帶接觸式氫化丁腈橡膠密封件
V：滿裝滾子（無保持架）
/：分隔符
C3：C3 游隙
C：
CARB 圓環滾子軸承
5：
寬度尺寸系列：5系列
9：
外徑尺寸系列：9系列
18：
內徑：90 mm
-2CS5：
兩側帶接觸式氫化丁腈橡膠密封件
V：
滿裝滾子（無保持架）
/：
分隔符
C3：
C3 游隙
SKF C5918-2CS5V/C3軸承尺寸
| 內徑 | d | 90mm |
| 外徑 | D | 125mm |
| 寬度 | B | 46mm |
| 內圈肩部直徑 | d? ≈ | 102mm |
| 外圈肩部/凹處直徑 | D? ≈ | 113mm |
| 當密封件或固定環方向偏移時，正常位置軸承套圈相對于其他套圈許可軸向位移 | s? max. | 4.5mm |
| 外圈倒角尺寸 | r?,? min. | 1.1mm |
SKF C5918-2CS5V/C3軸承擋肩尺寸
| 軸擋肩直徑 | d? min. | 96mm |
| 軸擋肩直徑 | d? max. | 102mm |
| 軸承座擋肩尺寸 | D? min. | 104mm |
| 軸承座擋肩尺寸 | D? max. | 119mm |
| 倒角半徑 | r? max. | 1mm |
SKF C5918-2CS5V/C3軸承數據計算
| 基本額定動載 | 224kN |
| 基本額定靜載荷 | 400kN |
| 疲勞載荷限值 | 45.5kN |
| 極限轉速 | 110r/min |
| 不對中系數 | 0.089 |
| 運行游隙系數 | 0.131 |
SKF C5918-2CS5V/C3軸承質量
| 軸承重量 | 1.75kg |
SKF C5918-2CS5V/C3軸承尺寸圖
