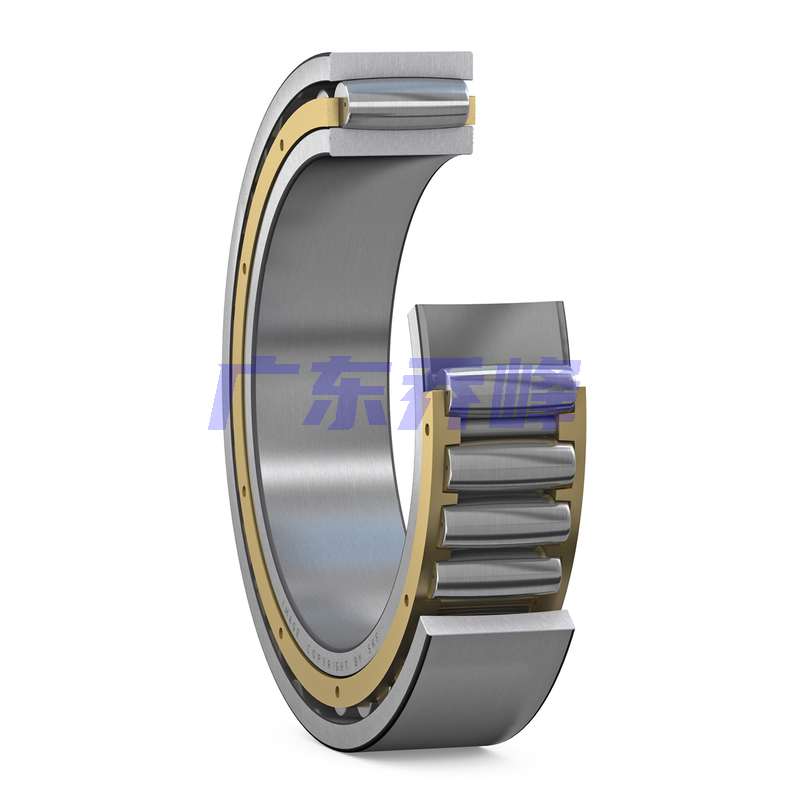

SKF C30/850KMB軸承代號說明
C
3
0
/
8
5
0
K
M
B
C：CARB 圓環滾子軸承
3：寬度尺寸系列：3系列
0：外徑尺寸系列：0系列
/：分隔符
850：內徑：850 mm
K：錐孔，錐度 1:12
MB：機加工黃銅保持架，內圈引導
C：
CARB 圓環滾子軸承
3：
寬度尺寸系列：3系列
0：
外徑尺寸系列：0系列
/：
分隔符
850：
內徑：850 mm
K：
錐孔，錐度 1:12
MB：
機加工黃銅保持架，內圈引導
SKF C30/850KMB軸承尺寸
| 內徑 | d | 850mm |
| 外徑 | D | 1220mm |
| 寬度 | B | 272mm |
| 內圈肩部直徑 | d? ≈ | 964mm |
| 外圈肩部/凹處直徑 | D? ≈ | 1113mm |
| 偏離固定環時，帶保持架或滿裝軸承正常位置軸承套圈相對于其他套圈許可軸向位移 | s? max. | 24mm |
| 外圈倒角尺寸 | r?,? min. | 7.5mm |
| 圓錐孔，錐度 1:12 |
SKF C30/850KMB軸承擋肩尺寸
| 軸承座擋肩尺寸 | D? min. | 1077mm |
| 軸承座擋肩尺寸 | D? max. | 1192mm |
| 軸承座擋肩 - 在外圈最大端面/雙面的軸向空間 | C? min. | 7.7mm |
| 倒角半徑 | r? max. | 6mm |
| C? 理論上是負值。 |
SKF C30/850KMB軸承數據計算
| 基本額定動載 | 11600kN |
| 基本額定靜載荷 | 24500kN |
| 疲勞載荷限值 | 1430kN |
| 參考轉速 | 320r/min |
| 極限轉速 | 450r/min |
| 不對中系數 | |
| 運行游隙系數 | 0.097 |
SKF C30/850KMB軸承質量
| 軸承重量 | 1073kg |
SKF C30/850KMB軸承尺寸圖
