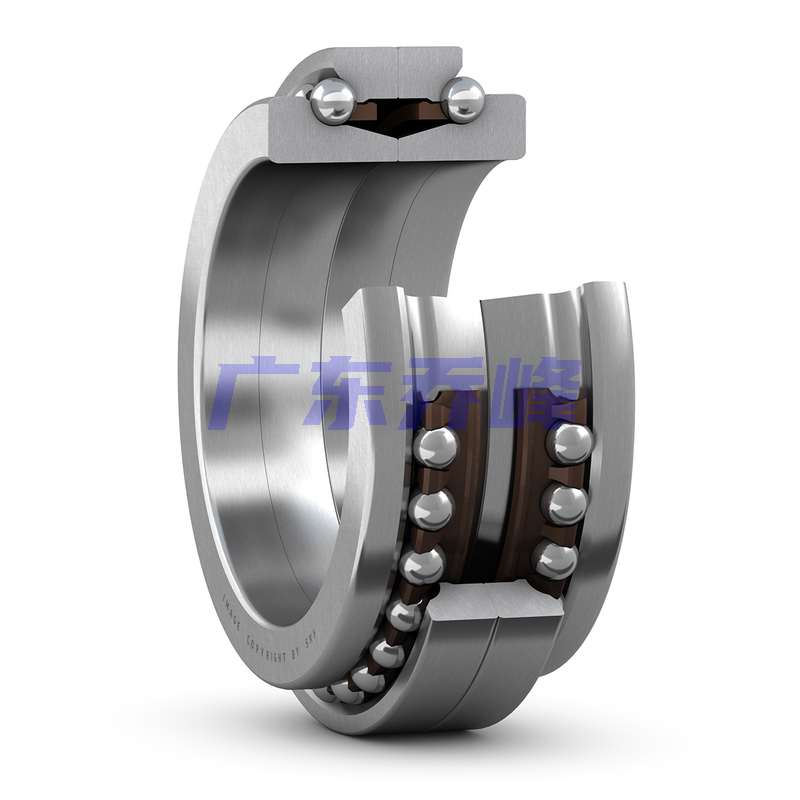

SKF BTW65CTN9/SP軸承代號說明
B
T
W
6
5
C
T
N
9
/
S
P
BTW：雙向推力角接觸球軸承的基本型號
65：內徑：65 mm
C：60° 接觸角
TN9：雙面玻璃纖維增強聚酰胺 66 保持架，卡式（BTW 系列），窗式（BTM 系列），滾珠定心
/：分隔符
SP：尺寸精度與 P5 級相近，運行精度超過 P4 級（只適用于 BTW 系列軸承）
BTW：
雙向推力角接觸球軸承的基本型號
65：
內徑：65 mm
C：
60° 接觸角
TN9：
雙面玻璃纖維增強聚酰胺 66 保持架，卡式（BTW 系列），窗式（BTM 系列），滾珠定心
/：
分隔符
SP：
尺寸精度與 P5 級相近，運行精度超過 P4 級（只適用于 BTW 系列軸承）
SKF BTW65CTN9/SP軸承尺寸
| 內徑 | d | 65mm |
| 外徑 | D | 100mm |
| 高度 | H | 44mm |
| 軸圈肩部直徑（高肩） | d? | 85.2mm |
| 雙座圈高度 | 2C | 22mm |
| 軸圈倒角半徑 | r?,? min. | 1.1mm |
| 最小座圈倒角半徑 | r?,? min. | 0.6mm |
SKF BTW65CTN9/SP軸承擋肩尺寸
| 軸擋肩直徑 | d? min. | 78mm |
| 軸擋肩直徑 | D? min. | 94mm |
| 軸承座擋肩尺寸 | D? max. | 95mm |
| 倒角半徑 | r? max. | 1mm |
| 倒角半徑 | rb max. | 0.6mm |
SKF BTW65CTN9/SP軸承數據計算
| 基本額定動載 | 31.9kN |
| 基本額定靜載荷 | 90kN |
| 疲勞載荷限值 | 4.3kN |
| 潤滑脂潤滑可達轉速 | 7000r/min |
| 油氣潤滑法可達轉速 | 8500r/min |
| 接觸角 | 60° |
| 預緊 | 490N |
| 軸向靜剛度 | 653N/μm |
| 參考潤滑脂量 | 5.6cm3 |
SKF BTW65CTN9/SP軸承質量
| 軸承重量 | 1kg |
SKF BTW65CTN9/SP軸承相關產品推薦
| 型號 | 市場價 | 喬峰價 | 庫存 |
| SKF BTW65CTN9/SPW33軸承 | ￥8854.47元 | - | 5 |
SKF BTW65CTN9/SP軸承尺寸圖
