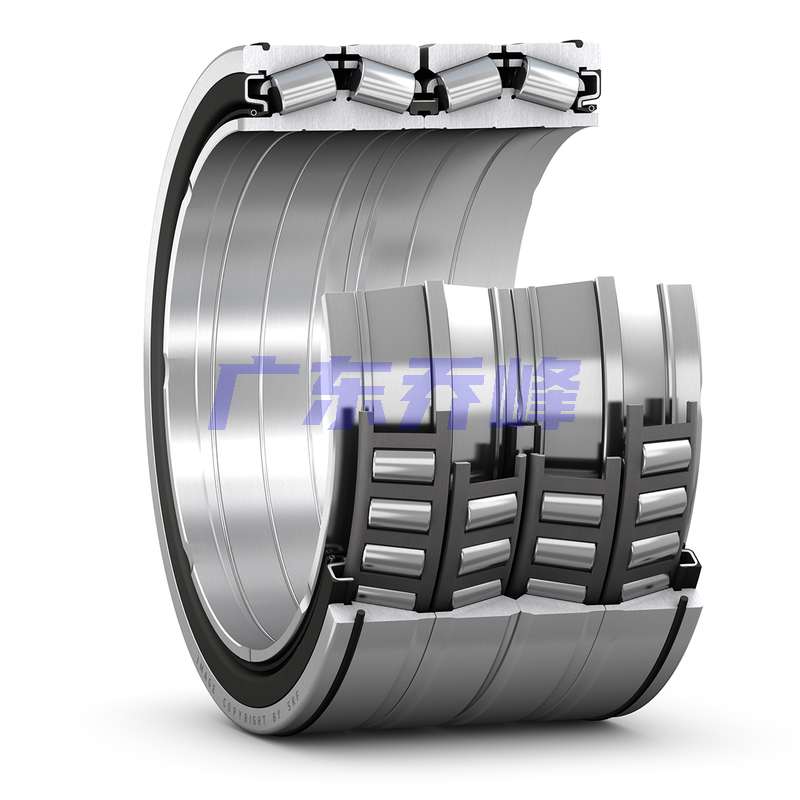

SKF BT4B328827ABG/HA1VA902軸承代號說明
B
T
4
B
3
2
8
8
2
7
A
B
G
/
H
A
1
V
A
9
0
2
BT4B：四列圓錐滾子軸承
328827：軸承基本代號
A：改進的內部設計
B：接觸角增大
G：內圈孔內帶螺旋槽
/：分隔符
HA1：內圈、外圈表面硬化
VA902：兩側帶 FKM 密封件，內圈帶密封圈，不可再潤滑
BT4B：
四列圓錐滾子軸承
328827：
軸承基本代號
A：
改進的內部設計
B：
接觸角增大
G：
內圈孔內帶螺旋槽
/：
分隔符
HA1：
內圈、外圈表面硬化
VA902：
兩側帶 FKM 密封件，內圈帶密封圈，不可再潤滑
SKF BT4B328827ABG/HA1VA902軸承設計
| 設計變量/特征 | TQOSN/GWISI |
SKF BT4B328827ABG/HA1VA902軸承尺寸
| 內徑 | d | 457.2mm |
| 外徑 | D | 596.9mm |
| 內圈上的軸承總寬度 | B | 276.225mm |
| 外圈上的軸承總寬度 | T | 279.4mm |
| 軸擋肩直徑 | d? ≈ | 484mm |
| 軸承座擋肩尺寸 | D? ≈ | 550mm |
| 內圈倒角尺寸 | r?,? min. | 1.5mm |
| 內圈半徑（倒角） | r?,? min. | 1.5mm |
| 外圈半徑（倒角） | r?,? min. | 3.3mm |
SKF BT4B328827ABG/HA1VA902軸承數據計算
| 基本額定動載 | 4290kN |
| 基本額定靜載荷 | 10000kN |
| 疲勞載荷限值 | 780kN |
| 比較徑向額定載荷 | 1040kN |
| 比較徑向的基本額定載荷 | 242kN |
| 保持架系數 | 1.24 |
| 計算系數 | 0.48 |
| 計算系數 | 1.4 |
| 計算系數 | 2.1 |
| 計算系數 | 1.4 |
SKF BT4B328827ABG/HA1VA902軸承質量
| 軸承重量 | 190kg |
SKF BT4B328827ABG/HA1VA902軸承尺寸圖
