SKF BT4-0015G/HA1C400VA903軸承代號說明
B
T
4
-
0
0
1
5
G
/
H
A
1
C
4
0
0
V
A
9
0
3

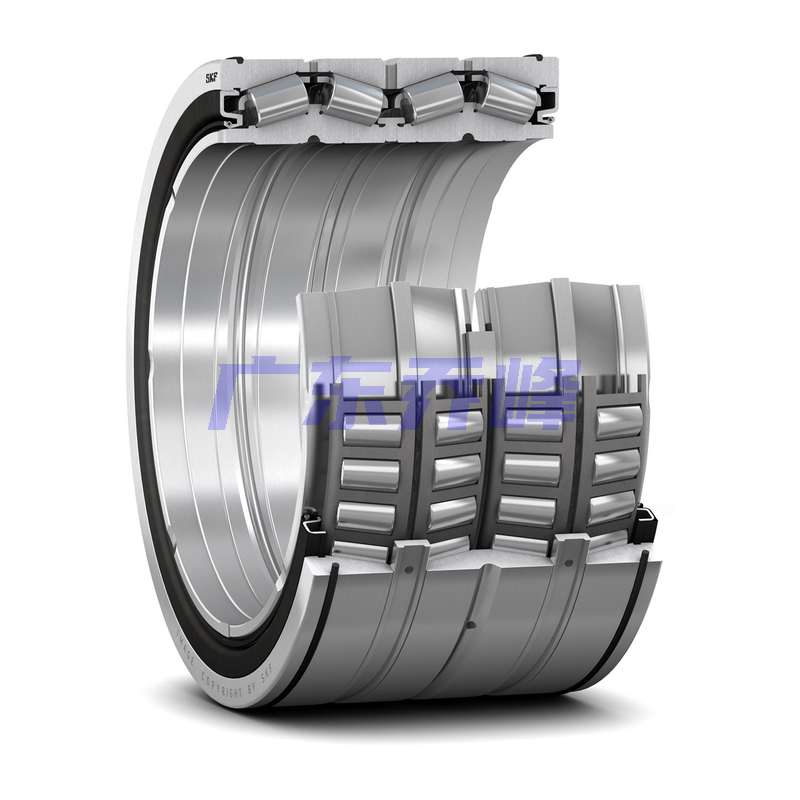

BT4-：四列圓錐滾子軸承
0015：軸承基本代號
G：內圈孔內帶螺旋槽
/：分隔符
HA1：內圈、外圈表面硬化
C400：平均軸向內部游隙 400μm
VA903：兩側帶 FKM 密封件，外圈側面有潤滑槽
BT4-：
四列圓錐滾子軸承
0015：
軸承基本代號
G：
內圈孔內帶螺旋槽
/：
分隔符
HA1：
內圈、外圈表面硬化
C400：
平均軸向內部游隙 400μm
VA903：
兩側帶 FKM 密封件，外圈側面有潤滑槽
SKF BT4-0015G/HA1C400VA903軸承設計
| 設計變量/特征 | TQOS/GW |
SKF BT4-0015G/HA1C400VA903軸承尺寸
| 內徑 | d | 285.75mm |
| 外徑 | D | 380.898mm |
| 內圈上的軸承總寬度 | B | 244.475mm |
| 外圈上的軸承總寬度 | T | 244.475mm |
| 軸擋肩直徑 | d? ≈ | 304mm |
| 軸承座擋肩尺寸 | D? ≈ | 379mm |
| 內圈倒角尺寸 | r?,? min. | 1mm |
| 外圈半徑（倒角） | r?,? min. | 3.3mm |
SKF BT4-0015G/HA1C400VA903軸承數據計算
| 基本額定動載 | 2200kN |
| 基本額定靜載荷 | 5500kN |
| 疲勞載荷限值 | 475kN |
| 比較徑向額定載荷 | 585kN |
| 比較徑向的基本額定載荷 | 120kN |
| 保持架系數 | 1.38 |
| 計算系數 | 0.43 |
| 計算系數 | 1.6 |
| 計算系數 | 2.3 |
| 計算系數 | 1.6 |
SKF BT4-0015G/HA1C400VA903軸承質量
| 軸承重量 | 74kg |
SKF BT4-0015G/HA1C400VA903軸承尺寸圖
