SKF BT2B332780/HA5軸承代號說明
B
T
2
B
3
3
2
7
8
0
/
H
A
5

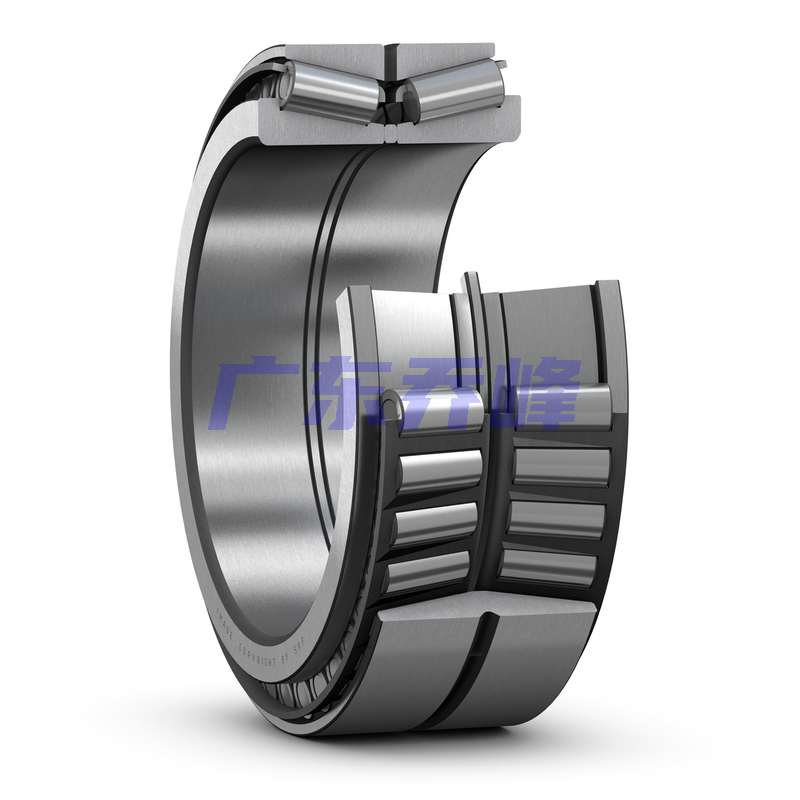

BT2B：雙列圓錐滾子軸承
332780：軸承基本代號
/：分隔符
HA5：滾子表面硬化
BT2B：
雙列圓錐滾子軸承
332780：
軸承基本代號
/：
分隔符
HA5：
滾子表面硬化
SKF BT2B332780/HA5軸承設計
| 設計變量/特征 | TDO.1/D |
SKF BT2B332780/HA5軸承尺寸
| 內徑 | d | 1160mm |
| 外徑 | D | 1540mm |
| 內圈上的軸承總寬度 | T | 400mm |
| 外圈上的軸承總寬度 | C | 290mm |
| 軸擋肩直徑 | d? ≈ | 1329mm |
| 軸承座擋肩尺寸 | D? ≈ | 1481mm |
| 軸承座擋肩尺寸 | D? ≈ | 1481mm |
| 內圈半徑（倒角） | r?,? min. | 12mm |
| 外圈半徑（倒角） | r?,? min. | 4mm |
| 距離壓力點 | a | 585mm |
SKF BT2B332780/HA5軸承數據計算
| 基本額定動載 | 14200kN |
| 基本額定靜載荷 | 38000kN |
| 疲勞載荷限值 | 2160kN |
| 計算系數 | 0.44 |
| 計算系數 | 1.5 |
| 計算系數 | 2.3 |
| 計算系數 | 1.4 |
| 比較徑向額定載荷 | 3550kN |
| 比較徑向的基本額定載荷 | 1527kN |
| 保持架系數 | 1.31 |
SKF BT2B332780/HA5軸承質量
| 軸承重量 | 1900kg |
SKF BT2B332780/HA5軸承尺寸圖
