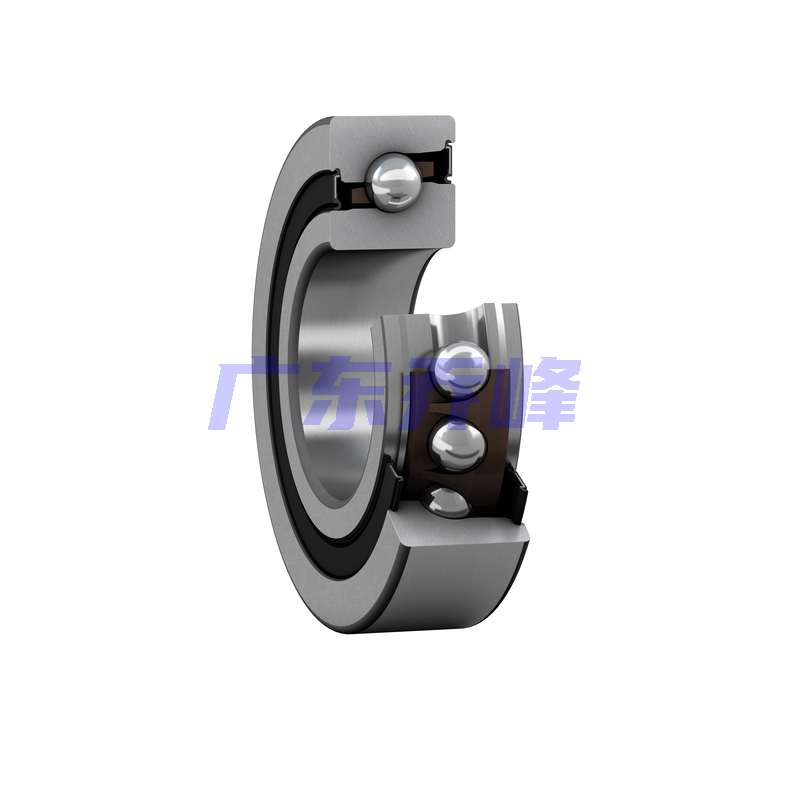

SKF BSD2047CGA-2RS1軸承代號說明
B
S
D
2
0
4
7
C
G
A
-
2
R
S
1
BSD：絲杠傳動用超精密單向推力角接觸球軸承
20：內徑：20 mm
47：外徑：47 mm
C：改進的內部設計
G：萬能配對
A：輕微預緊
-2RS1：雙面帶接觸式 NBR 丁腈橡膠密封件
BSD：
絲杠傳動用超精密單向推力角接觸球軸承
20：
內徑：20 mm
47：
外徑：47 mm
C：
改進的內部設計
G：
萬能配對
A：
輕微預緊
-2RS1：
雙面帶接觸式 NBR 丁腈橡膠密封件
SKF BSD2047CGA-2RS1軸承尺寸
| 內徑 | d | 20mm |
| 外徑 | D | 47mm |
| 高度 | H | 15mm |
| 軸圈肩部直徑 - 最小側面 | d? | 29.4mm |
| 軸圈肩部直徑-最大側面 | d? | 34.5mm |
| 座圈肩部直徑-最大側面 | D? | 37mm |
| 座圈肩部直徑 - 最小側面 | D? | 42.2mm |
| 倒角尺寸 | r?,? min. | 1mm |
| 距離壓力點 | a | 40mm |
SKF BSD2047CGA-2RS1軸承擋肩尺寸
| 軸擋肩直徑 | d? min. | 27mm |
| 軸擋肩直徑 | db min. | 27mm |
| 軸承座擋肩尺寸 | D? max. | 42.5mm |
| 軸承座擋肩尺寸 | Db max. | 42.5mm |
| 倒角半徑 | r? max. | 1mm |
SKF BSD2047CGA-2RS1軸承數據計算
| 基本額定動載 | 22kN |
| 基本額定靜載荷 | 49kN |
| 疲勞載荷限值 | 1.8kN |
| 潤滑脂潤滑可達轉速 | 9000r/min |
| 接觸角 | 62° |
| 預載荷等級 A | 1480N |
| 摩擦力矩，預載荷等級 A | 0.05Nm |
| 預載荷 A 的靜態軸向剛度 | 680N/μm |
| 軸向最大基本額定載荷 | 14.5kN |
| 參考潤滑脂量 | 1.4cm3 |
SKF BSD2047CGA-2RS1軸承質量
| 軸承重量 | 0.13kg |
SKF BSD2047CGA-2RS1軸承相關產品推薦
| 型號 | 市場價 | 喬峰價 | 庫存 |
| SKF BSD 2047 CGA-2RST/VU205軸承 | ￥102.7元 | - | 2297 |
| SKF BSD2047CGA-2RS1/VU1703軸承 | ￥117元 | - | 5470 |
SKF BSD2047CGA-2RS1軸承尺寸圖
