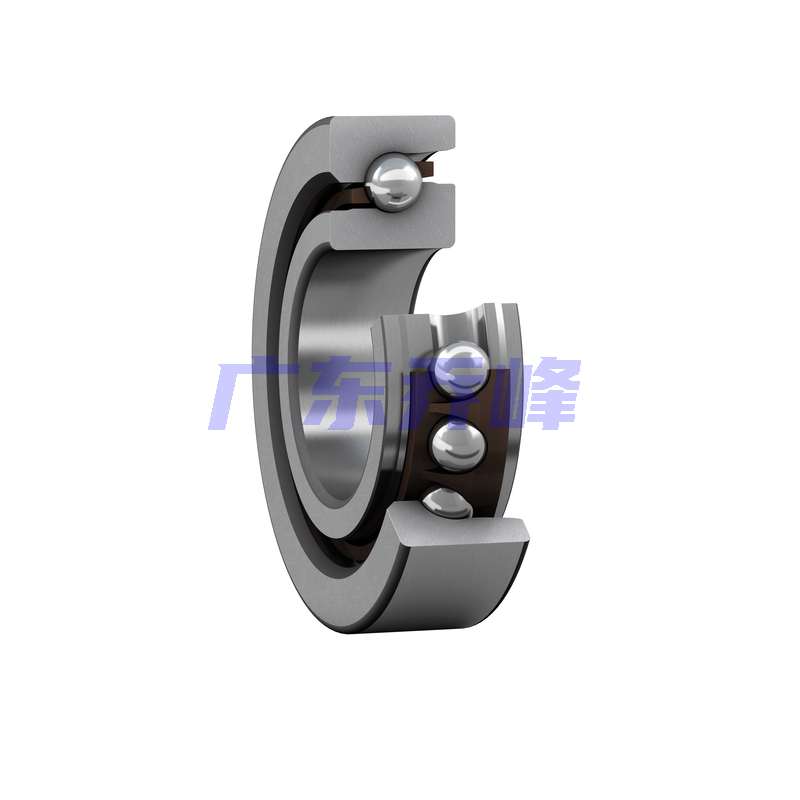

SKF BSA215CGA軸承代號說明
B
S
A
2
1
5
C
G
A
BSA：符合 ISO 標準的絲杠傳動用超精密單向推力角接觸球軸承
2：BSA 2 系列
15：內徑：75 mm
C：改進的內部設計
G：萬能配對
A：輕微預緊
BSA：
符合 ISO 標準的絲杠傳動用超精密單向推力角接觸球軸承
2：
BSA 2 系列
15：
內徑：75 mm
C：
改進的內部設計
G：
萬能配對
A：
輕微預緊
SKF BSA215CGA軸承尺寸
| 內徑 | d | 75mm |
| 外徑 | D | 130mm |
| 高度 | H | 25mm |
| 軸圈肩部直徑 - 最小側面 | d? | 91.23mm |
| 軸圈肩部直徑-最大側面 | d? | 100mm |
| 座圈肩部直徑-最大側面 | D? | 100.1mm |
| 座圈肩部直徑 - 最小側面 | D? | 110.73mm |
| 倒角尺寸 | r?,? min. | 1.5mm |
| 距離壓力點 | a | 107mm |
SKF BSA215CGA軸承擋肩尺寸
| 軸擋肩直徑 | d? min. | 85mm |
| 軸擋肩直徑 | db min. | 85mm |
| 軸承座擋肩尺寸 | D? max. | 122mm |
| 軸承座擋肩尺寸 | Db max. | 122mm |
| 倒角半徑 | r? max. | 1.5mm |
SKF BSA215CGA軸承數據計算
| 基本額定動載 | 72kN |
| 基本額定靜載荷 | 245kN |
| 疲勞載荷限值 | 9.15kN |
| 潤滑脂潤滑可達轉速 | 4300r/min |
| 油氣潤滑法可達轉速 | 5000r/min |
| 接觸角 | 62° |
| 預載荷等級 A | 6850N |
| 摩擦力矩，預載荷等級 A | 0.65Nm |
| 預載荷 A 的靜態軸向剛度 | 1870N/μm |
| 軸向最大基本額定載荷 | 76kN |
| 參考潤滑脂量 | 11.1cm3 |
SKF BSA215CGA軸承質量
| 軸承重量 | 1.45kg |
SKF BSA215CGA軸承尺寸圖
