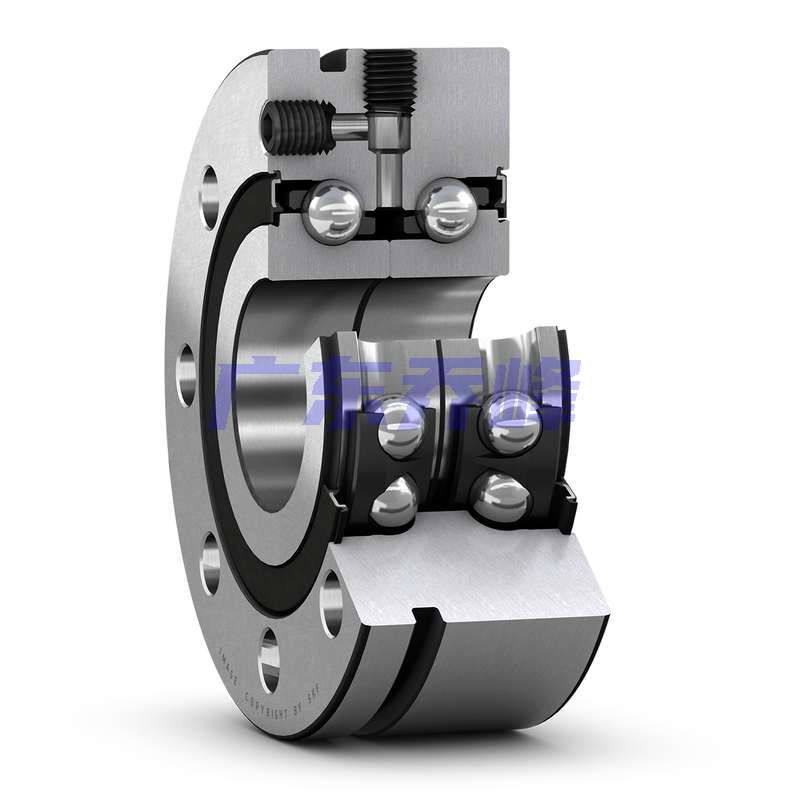

SKF BEAM012055C-2RSL軸承代號說明
B
E
A
M
0
1
2
0
5
5
C
-
2
R
S
L
BEAM：使用螺栓安裝的絲杠傳動用超精密雙向推力角接觸球軸承
012：內徑：12 mm
055：外徑：55 mm
C：改進的內部設計
-2RSL：兩側裝有非接觸式 NBR 密封件（雙向軸承）
BEAM：
使用螺栓安裝的絲杠傳動用超精密雙向推力角接觸球軸承
012：
內徑：12 mm
055：
外徑：55 mm
C：
改進的內部設計
-2RSL：
兩側裝有非接觸式 NBR 密封件（雙向軸承）
SKF BEAM012055C-2RSL軸承尺寸
| 內徑 | d | 12mm |
| 外徑 | D | 55mm |
| 高度 | H | 25mm |
| 內圈凹槽直徑 | d? | 22.7mm |
| 外圈凹槽直徑 | D? | 32.1mm |
| 抽出槽位置 | H? | 17mm |
| 倒角半徑 | r?,? min. | 0.3mm |
| 倒角半徑 | r?,? min. | 0.6mm |
| 距離載荷點 | a | 55mm |
| 螺栓孔節圓直徑 | J | 42mm |
| 附帶螺栓的連接通孔 | N | 6.8mm |
SKF BEAM012055C-2RSL軸承擋肩尺寸
| 軸擋肩直徑 | d? min. | 16mm |
| 軸承座擋肩尺寸 | D? max. | 33mm |
| 倒角半徑 | r? max. | 0.3mm |
SKF BEAM012055C-2RSL軸承數據計算
| 基本額定動載 | 19.6kN |
| 基本額定靜載荷 | 30kN |
| 疲勞載荷限值 | 1.1kN |
| 可達轉速 | 9000r/min |
| 接觸角 | 60° |
| 預緊 | 650N |
| 摩擦力矩 | 0.08Nm |
| 軸向靜剛度值 | 400N/μm |
| 時刻靜剛度 | 50Nm/mrad |
SKF BEAM012055C-2RSL軸承質量
| 軸承重量 | 0.35kg |
SKF BEAM012055C-2RSL軸承安裝信息
| 需要附加的螺栓尺寸（DIN 912） | M6 | |
| 聯接螺栓數量 | 5 | |
| 外圈孔之間角度（節距） | 60° |
SKF BEAM012055C-2RSL軸承尺寸圖
