SKF BC4B326261/HA1軸承代號說明
B
C
4
B
3
2
6
2
6
1
/
H
A
1

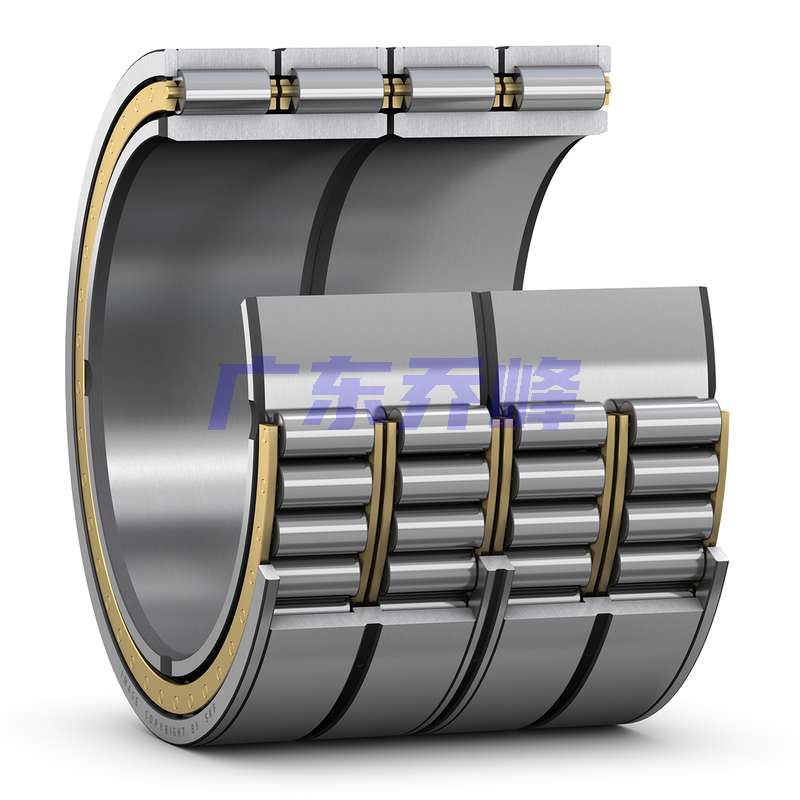

BC4B：四列圓柱滾子軸承
326261：基本軸承代號
/：分隔符
HA1：內圈及外圈表面硬化
BC4B：
四列圓柱滾子軸承
326261：
基本軸承代號
/：
分隔符
HA1：
內圈及外圈表面硬化
SKF BC4B326261/HA1軸承設計
| 設計變量/特征 | BC4.12/W33G |
SKF BC4B326261/HA1軸承尺寸
| 內徑 | d | 475mm |
| 外徑 | D | 600mm |
| 內圈上的軸承總寬度 | B | 368mm |
| 外圈上的軸承總寬度 | C | 368mm |
| 外圈肩部直徑 | D? ≈ | 562.3mm |
| 內圈滾道直徑 | F | 504mm |
| 環形槽寬度 | b | 16.7mm |
| 潤滑孔直徑（外圈） | K | 9mm |
| 內圈內半徑/倒角 | r?,? min. | 12mm |
| 內圈倒角 | α | 20° |
| 外圈上的倒角尺寸 | r?,? min. | 3mm |
SKF BC4B326261/HA1軸承數據計算
| 基本額定動載 | 5500kN |
| 基本額定靜載荷 | 14600kN |
| 疲勞載荷限值 | 1270kN |
| 計算系數 | 500 |
SKF BC4B326261/HA1軸承質量
| 軸承重量 | 235kg |
SKF BC4B326261/HA1軸承尺寸圖
