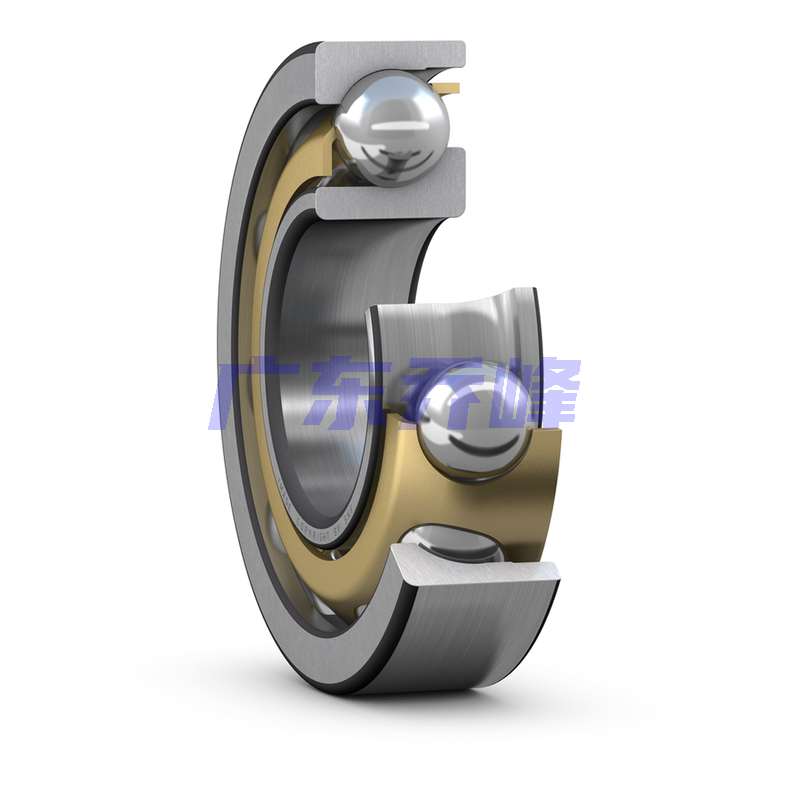

SKF 7306BECBY軸承代號說明
7
3
0
6
B
E
C
B
Y
7：角接觸球軸承
3：尺寸系列：03系列
06：內徑：30 mm
B：40° 接觸角
E：經過優化的內部設計
CB：雙列軸承，受控的軸向游隙
Y：沖壓黃銅保持架，滾珠引導
7：
角接觸球軸承
3：
尺寸系列：03系列
06：
內徑：30 mm
B：
40° 接觸角
E：
經過優化的內部設計
CB：
雙列軸承，受控的軸向游隙
Y：
沖壓黃銅保持架，滾珠引導
SKF 7306BECBY軸承尺寸
| 內徑 | d | 30mm |
| 外徑 | D | 72mm |
| 寬度 | B | 19mm |
| 內圈肩部直徑（最大側面） | d? ≈ | 46.5mm |
| 內圈肩部直徑（最小側面） | d? ≈ | 37.9mm |
| 外圈肩部直徑（最大側面） | D? ≈ | 56.6mm |
| 距離壓力點 | a | 31mm |
| 倒角尺寸 | r?,? min. | 1.1mm |
| 外圈最小面倒角尺寸 | r?,? min. | 0.6mm |
SKF 7306BECBY軸承擋肩尺寸
| 軸擋肩直徑 | d? min. | 37mm |
| 軸承座擋肩尺寸 | D? max. | 65mm |
| 軸承座擋肩尺寸 | Db max. | 67.8mm |
| 倒角半徑 | r? max. | 1mm |
| 倒角半徑 | rb max. | 0.6mm |
SKF 7306BECBY軸承數據計算
| 基本額定動載 | 35.5kN |
| 基本額定靜載荷 | 21.2kN |
| 疲勞載荷限值 | 0.9kN |
| 參考轉速 | 13000r/min |
| 極限轉速 | 13000r/min |
| 計算系數 | 0.00814 |
| 計算系數 | 0.1 |
| 計算系數 | 1.14 |
SKF 7306BECBY軸承質量
| 軸承重量 | 0.34kg |
SKF 7306BECBY軸承尺寸圖
