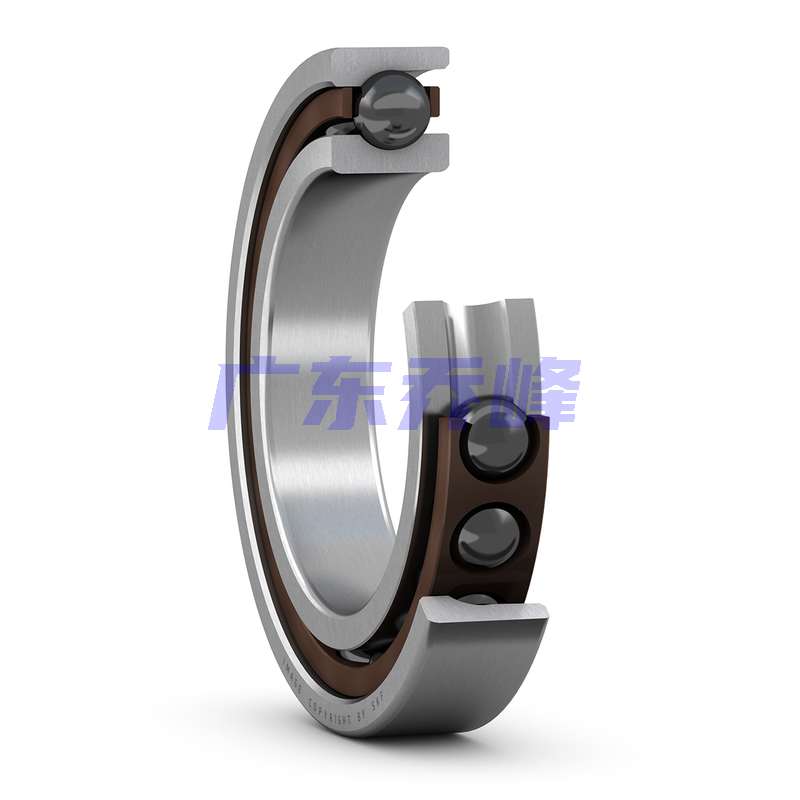

SKF 7005ACD/HCP4A軸承代號說明
7
0
0
5
A
C
D
/
H
C
P
4
A
7:超精密角接觸球軸承
0:尺寸系列:10系列
05:內徑:25 mm
ACD:25° 接觸角,高載荷設計
/:分隔符
HC:混合陶瓷軸承(Si3N4氮化硅材質滾珠)
P4A:尺寸公差符合 ISO 公差 4 級,幾何公差符合 SKF 內部公差要求
7:
超精密角接觸球軸承
0:
尺寸系列:10系列
05:
內徑:25 mm
ACD:
25° 接觸角,高載荷設計
/:
分隔符
HC:
混合陶瓷軸承(Si3N4氮化硅材質滾珠)
P4A:
尺寸公差符合 ISO 公差 4 級,幾何公差符合 SKF 內部公差要求
SKF 7005ACD/HCP4A軸承尺寸
| 內徑 | d | 25mm |
| 外徑 | D | 47mm |
| 寬度 | B | 12mm |
| 內圈肩部直徑(最大側面) | d? | 32.1mm |
| 內圈肩部直徑(最小側面) | d? | 32.1mm |
| 外圈肩部直徑(大側面) | D? | 39.9mm |
| 內圈最大側面倒角尺寸 | r?,? min. | 0.6mm |
| 外圈-最小側面倒角尺寸 | r?,? min. | 0.3mm |
| 距離壓力點 | a | 14.5mm |
SKF 7005ACD/HCP4A軸承擋肩尺寸
| 軸擋肩直徑 | d? min. | 28.2mm |
| 軸擋肩直徑 | db min. | 28.2mm |
| 軸承座擋肩尺寸 | D? max. | 43.8mm |
| 軸承座擋肩尺寸 | Db max. | 45mm |
| 倒角半徑 | r? max. | 0.6mm |
| 倒角半徑 | rb max. | 0.3mm |
| 潤滑脂噴嘴位置 | d? | 33.4mm |
SKF 7005ACD/HCP4A軸承數據計算
| 基本額定動載 | 9.23kN |
| 基本額定靜載荷 | 5kN |
| 疲勞載荷限值 | 0.153kN |
| 潤滑脂潤滑可達轉速 | 40000r/min |
| 油氣潤滑法可達轉速 | 60000r/min |
| 接觸角 | 25° |
| 球直徑 | 6.35mm |
| 頁數 | 14 |
| 參考潤滑脂量 | 1.02cm3 |
SKF 7005ACD/HCP4A軸承質量
| 軸承重量 | 0.07kg |
SKF 7005ACD/HCP4A軸承相關產品推薦
| 型號 | 市場價 | 喬峰價 | 庫存 |
| SKF 7005ACDGA/HCP4A軸承 | ¥2558.47元 | - | 2 |
SKF 7005ACD/HCP4A軸承(3D圖)
點擊獲取3D圖
服務器生成3d圖中...
3d圖下載中 {{percentComplete}}%
1、鼠標左鍵按住旋轉,右鍵按住移動,滾輪滾動放大縮小
2、在手機瀏覽器中并不能很好查看,可在電腦端查看。
3、如發現圖紙有誤,歡迎及時告知我們。
SKF 7005ACD/HCP4A軸承尺寸圖
