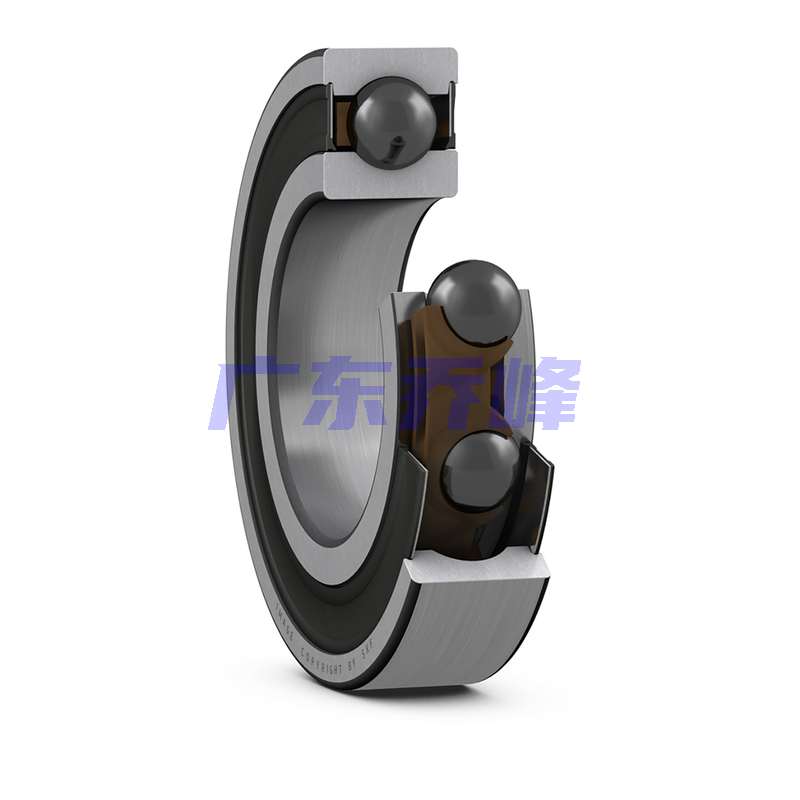

SKF 6309-2RS1TN9/HC5C3WT軸承代號說明
6
3
0
9
-
2
R
S
1
T
N
9
/
H
C
5
C
3
W
T
6：深溝球軸承
3：尺寸系列：03系列
09：內徑：45 mm
-2RS1：雙側帶接觸式 NBR 丁腈橡膠密封件
TN9：玻璃纖維增強 PA66 保持架，滾子引導
/：分隔符
HC5：滾動體由氮化硅制成（混合陶瓷軸承）
C3：C3 游隙
WT：寬溫潤滑脂（酯類油基和聚脲增稠）
6：
深溝球軸承
3：
尺寸系列：03系列
09：
內徑：45 mm
-2RS1：
雙側帶接觸式 NBR 丁腈橡膠密封件
TN9：
玻璃纖維增強 PA66 保持架，滾子引導
/：
分隔符
HC5：
滾動體由氮化硅制成（混合陶瓷軸承）
C3：
C3 游隙
WT：
寬溫潤滑脂（酯類油基和聚脲增稠）
SKF 6309-2RS1TN9/HC5C3WT軸承尺寸
| 內徑 | d | 45mm |
| 外徑 | D | 100mm |
| 寬度 | B | 25mm |
| 內圈肩部凹槽直徑 | d? ≈ | 54mm |
| 外圈肩部凹槽直徑 | D? ≈ | 86.7mm |
| 倒角尺寸 | r?,? min. | 1.5mm |
SKF 6309-2RS1TN9/HC5C3WT軸承擋肩尺寸
| 軸擋肩直徑 | d? min. | 54mm |
| 軸擋肩直徑 | d? max. | 62.1mm |
| 軸承座擋肩尺寸 | D? max. | 91mm |
| 倒角半徑 | r? max. | 1.5mm |
SKF 6309-2RS1TN9/HC5C3WT軸承數據計算
| 基本額定動載 | 52.7kN |
| 基本額定靜載荷 | 31.5kN |
| 疲勞載荷限值 | 0.98kN |
| 極限轉速 | 4500r/min |
| 計算系數 | 0.03 |
| 計算系數 | 13 |
SKF 6309-2RS1TN9/HC5C3WT軸承質量
| 軸承重量 | 0.71kg |
SKF 6309-2RS1TN9/HC5C3WT軸承尺寸圖
