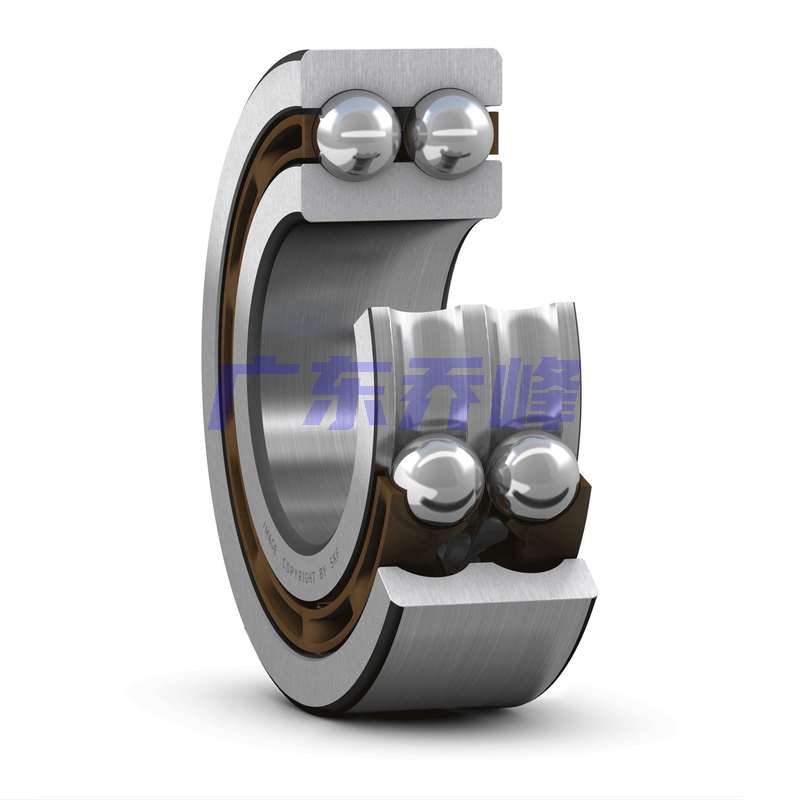

SKF 4205ATN9軸承代號說明
4
2
0
5
A
T
N
9
4205：型號
A：經過優化的內部設計
TN9：玻璃纖維增強 PA66 保持架，滾珠引導
4205：
型號
A：
經過優化的內部設計
TN9：
玻璃纖維增強 PA66 保持架，滾珠引導
SKF 4205ATN9軸承尺寸
| 內徑 | d | 25mm |
| 外徑 | D | 52mm |
| 寬度 | B | 18mm |
| 內圈肩部直徑 | d? ≈ | 34.2mm |
| 外圈肩部直徑/座圈內部直徑 | D? ≈ | 42.8mm |
| 外圈倒角尺寸 | r?,? min. | 1mm |
SKF 4205ATN9軸承擋肩尺寸
| 軸擋肩直徑 | d? min. | 30.6mm |
| 軸承座擋肩尺寸 | D? max. | 46.4mm |
| 倒角半徑 | r? max. | 1mm |
SKF 4205ATN9軸承數據計算
| 基本額定動載 | 19kN |
| 基本額定靜載荷 | 14.6kN |
| 疲勞載荷限值 | 0.62kN |
| 參考轉速 | 20000r/min |
| 極限轉速 | 11000r/min |
| 計算系數 | 0.05 |
| 計算系數 | 14.3 |
SKF 4205ATN9軸承質量
| 軸承重量 | 0.17kg |
SKF 4205ATN9軸承公差等級
| 尺寸公差 | 普通 | |
| 徑向跳動 | 普通 |
SKF 4205ATN9軸承尺寸圖
