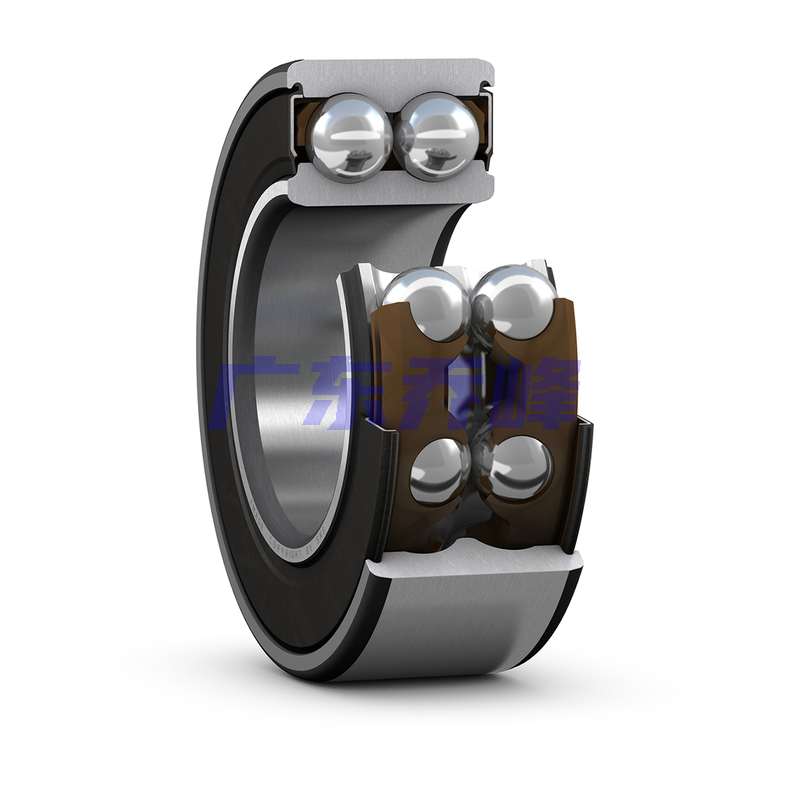

SKF 3307A-2RS1TN9/MT33軸承代號說明
3
3
0
7
A
-
2
R
S
1
T
N
9
/
M
T
3
3
3：雙列角接觸球軸承
3：尺寸系列：03系列
07：內徑：35 mm
A：無填充槽
-2RS1：雙面帶接觸式 NBR 丁腈橡膠密封件
TN9：玻璃纖維增強 PA66 保持架，鋼球引導
/MT33：預填 1/3 鋰基潤滑脂
3：
雙列角接觸球軸承
3：
尺寸系列：03系列
07：
內徑：35 mm
A：
無填充槽
-2RS1：
雙面帶接觸式 NBR 丁腈橡膠密封件
TN9：
玻璃纖維增強 PA66 保持架，鋼球引導
/MT33：
預填 1/3 鋰基潤滑脂
SKF 3307A-2RS1TN9/MT33軸承尺寸
| 內徑 | d | 35mm |
| 外徑 | D | 80mm |
| 寬度 | B | 34.9mm |
| 內圈肩部凹槽直徑 | d? ≈ | 44.6mm |
| 外圈肩部凹槽直徑 | D? ≈ | 70.5mm |
| 內圈倒角尺寸 | r?,? min. | 1.5mm |
| 距離載荷點 | a | 47mm |
SKF 3307A-2RS1TN9/MT33軸承擋肩尺寸
| 軸擋肩直徑 | d? min. | 44mm |
| 軸擋肩直徑 | d? max. | 44.5mm |
| 軸承座擋肩尺寸 | D? max. | 71mm |
| 倒角半徑 | r? max. | 1.5mm |
SKF 3307A-2RS1TN9/MT33軸承數據計算
| 基本額定動載 | 54kN |
| 基本額定靜載荷 | 38kN |
| 疲勞載荷限值 | 1.63kN |
| 極限轉速 | 6000r/min |
| 計算系數 | 0.07 |
| 計算系數 | 0.8 |
| 計算系數 | 0.63 |
| 計算系數 | 0.66 |
| 計算系數 | 0.78 |
| 計算系數 | 1.24 |
SKF 3307A-2RS1TN9/MT33軸承質量
| 軸承重量 | 0.74kg |
SKF 3307A-2RS1TN9/MT33軸承（3D圖）
點擊獲取3D圖
服務器生成3d圖中...
3d圖下載中 {{percentComplete}}%
1、鼠標左鍵按住旋轉，右鍵按住移動，滾輪滾動放大縮小
2、在手機瀏覽器中并不能很好查看，可在電腦端查看。
3、如發現圖紙有誤，歡迎及時告知我們。
SKF 3307A-2RS1TN9/MT33軸承尺寸圖
