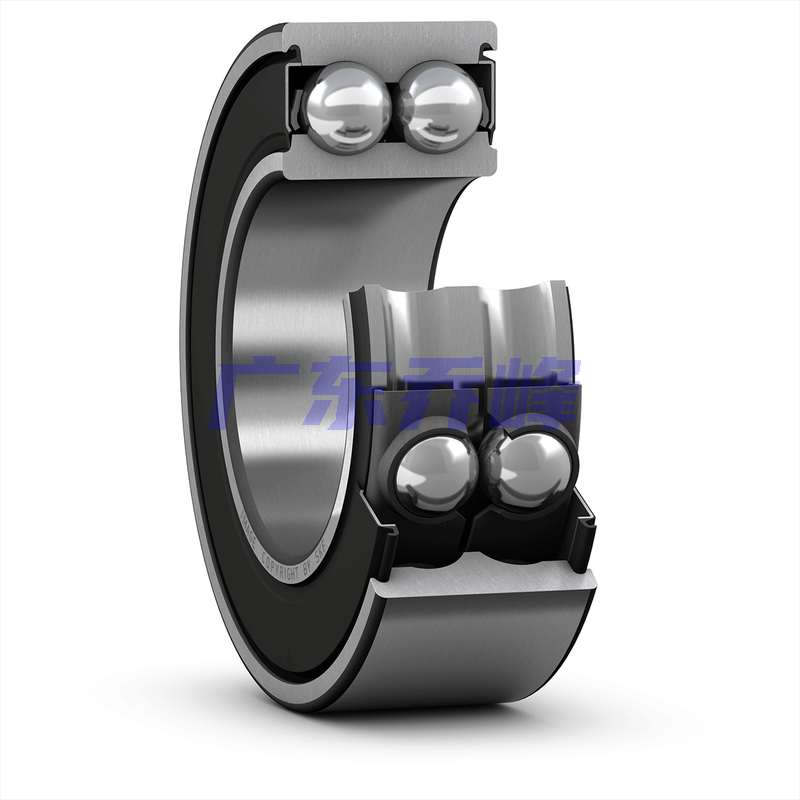

SKF 3306A-2RS1軸承代號說明
3
3
0
6
A
-
2
R
S
1
3：雙列角接觸球軸承
3：尺寸系列：03系列
06：內徑：30 mm
A：無填充槽
-2RS1：雙面帶接觸式 NBR 丁腈橡膠密封件
3：
雙列角接觸球軸承
3：
尺寸系列：03系列
06：
內徑：30 mm
A：
無填充槽
-2RS1：
雙面帶接觸式 NBR 丁腈橡膠密封件
SKF 3306A-2RS1軸承尺寸
| 內徑 | d | 30mm |
| 外徑 | D | 72mm |
| 寬度 | B | 30.2mm |
| 內圈肩部凹槽直徑 | d? ≈ | 39.8mm |
| 外圈肩部凹槽直徑 | D? ≈ | 64.1mm |
| 內圈倒角尺寸 | r?,? min. | 1.1mm |
| 距離載荷點 | a | 42mm |
SKF 3306A-2RS1軸承擋肩尺寸
| 軸擋肩直徑 | d? min. | 37mm |
| 軸擋肩直徑 | d? max. | 39.5mm |
| 軸承座擋肩尺寸 | D? max. | 65mm |
| 倒角半徑 | r? max. | 1mm |
SKF 3306A-2RS1軸承數據計算
| 基本額定動載 | 42.5kN |
| 基本額定靜載荷 | 30kN |
| 疲勞載荷限值 | 1.27kN |
| 極限轉速 | 6300r/min |
| 計算系數 | 0.07 |
| 計算系數 | 0.8 |
| 計算系數 | 0.63 |
| 計算系數 | 0.66 |
| 計算系數 | 0.78 |
| 計算系數 | 1.24 |
SKF 3306A-2RS1軸承質量
| 軸承重量 | 0.52kg |
SKF 3306A-2RS1軸承（3D圖）
點擊獲取3D圖
服務器生成3d圖中...
3d圖下載中 {{percentComplete}}%
1、鼠標左鍵按住旋轉，右鍵按住移動，滾輪滾動放大縮小
2、在手機瀏覽器中并不能很好查看，可在電腦端查看。
3、如發現圖紙有誤，歡迎及時告知我們。
SKF 3306A-2RS1軸承尺寸圖
