SKF 33015/DFC240軸承代號說明
3
3
0
1
5
/
D
F
C
2
4
0
3：圓錐滾子軸承
3：寬度尺寸系列：3系列
0：外徑尺寸系列：0系列
15：內徑：75 mm
/：分隔符
DF：面對面配對
C240：平均軸向內部游隙 240μm
3：
圓錐滾子軸承
3：
寬度尺寸系列：3系列
0：
外徑尺寸系列：0系列
15：
內徑：75 mm
/：
分隔符
DF：
面對面配對
C240：
平均軸向內部游隙 240μm
SKF 33015/DFC240軸承尺寸
| 內徑 | d | 75mm |
| 外徑 | D | 115mm |
| 軸承總體寬度 | T | 62mm |
| 軸承內圈總體寬度 | 2B | 62mm |
| 隔環潤滑槽寬度 | b | 7.2mm |
| 潤滑孔直徑（隔環） | K | 5mm |
| 外圈內半徑 | r?,? min. | 1.5mm |
| 內圈小側面的倒角尺寸 | r? min. | 0.6mm |
SKF 33015/DFC240軸承擋肩尺寸
| 軸擋肩直徑 | d? max. | 84mm |
| 軸承座擋肩尺寸 | D? min. | 104mm |
| 軸承座擋肩尺寸 | D? max. | 106.5mm |
| 軸承座擋肩 - 在外圈最大端面/雙面的軸向空間 | C? min. | 6mm |
| 倒角半徑 | r? max. | 1.5mm |
| 倒角半徑 | rc max. | 0.6mm |
SKF 33015/DFC240軸承計算數據
| 基本額定動載荷 | 286kN |
| 基本額定靜載荷 | 455kN |
| 極限疲勞載荷 | 52kN |
| 參考轉速 | 3600r/min |
| 極限轉速 | 5300r/min |
| 計算系數 | 0.3 |
| 計算系數 | 2.3 |
| 計算系數 | 3.4 |
| 計算系數 | 2.2 |
SKF 33015/DFC240軸承凈重
| 全套軸承重量 | 2.41kg |

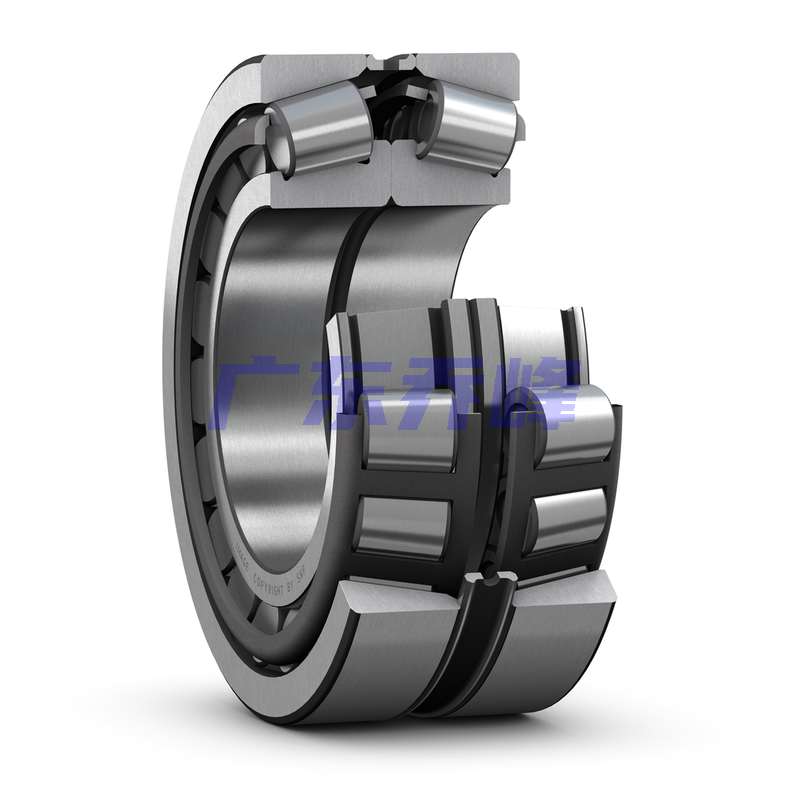

SKF 33015/DFC240軸承（3D圖）
點擊獲取3D圖
服務器生成3d圖中...
3d圖下載中 {{percentComplete}}%
1、鼠標左鍵按住旋轉，右鍵按住移動，滾輪滾動放大縮小
2、在手機瀏覽器中并不能很好查看，可在電腦端查看。
3、如發現圖紙有誤，歡迎及時告知我們。
SKF 33015/DFC240軸承尺寸圖
