SKF 314軸承代號說明
3
1
4
3：尺寸系列：03系列
14：內徑：70 mm
3：
尺寸系列：03系列
14：
內徑：70 mm
SKF 314軸承尺寸
| 內徑 | d | 70mm |
| 外徑 | D | 150mm |
| 寬度 | B | 35mm |
| 內圈肩部直徑 | d? ≈ | 93.75mm |
| 外圈肩部凹槽直徑 | D? ≈ | 129.9mm |
| 外圈倒角尺寸 | r?,? min. | 2.1mm |
SKF 314軸承擋肩尺寸
| 軸擋肩直徑 | d? min. | 82mm |
| 軸承座擋肩尺寸 | D? max. | 138mm |
| 倒角半徑 | r? max. | 2mm |
SKF 314軸承數據計算
| 基本額定動載 | 114kN |
| 基本額定靜載荷 | 102kN |
| 疲勞載荷限值 | 4.15kN |
| 參考轉速 | 8000r/min |
| 極限轉速 | 5000r/min |
| 計算系數 | 0.05 |
SKF 314軸承質量
| 軸承重量 | 2.75kg |
SKF 314軸承公差等級
| 尺寸公差 | 普通 | |
| 徑向跳動 | 普通 |

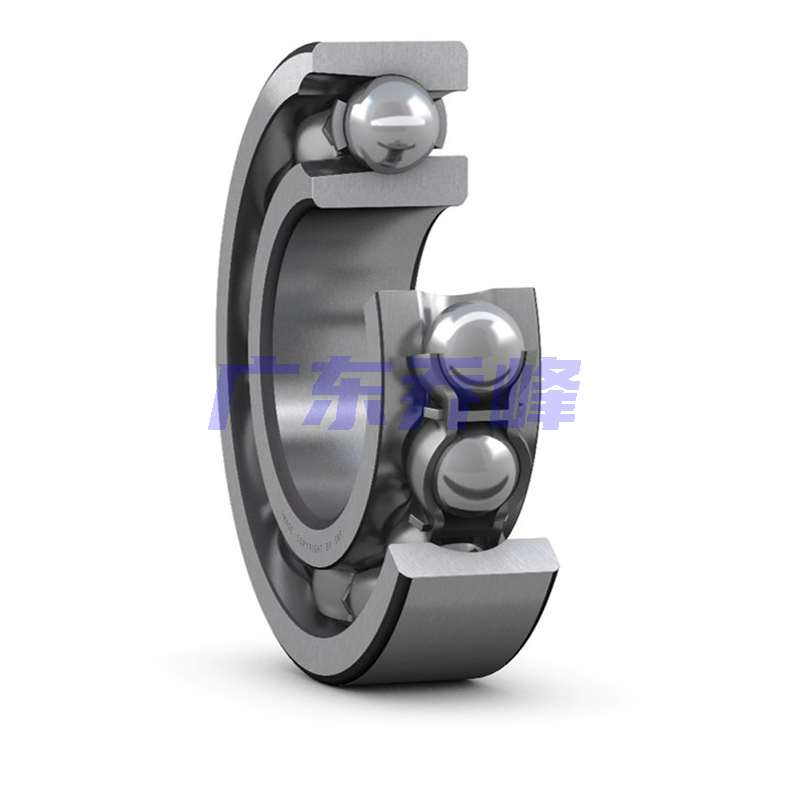

SKF 314軸承（3D圖）
點擊獲取3D圖
服務器生成3d圖中...
3d圖下載中 {{percentComplete}}%
1、鼠標左鍵按住旋轉，右鍵按住移動，滾輪滾動放大縮小
2、在手機瀏覽器中并不能很好查看，可在電腦端查看。
3、如發現圖紙有誤，歡迎及時告知我們。
SKF 314軸承尺寸圖
