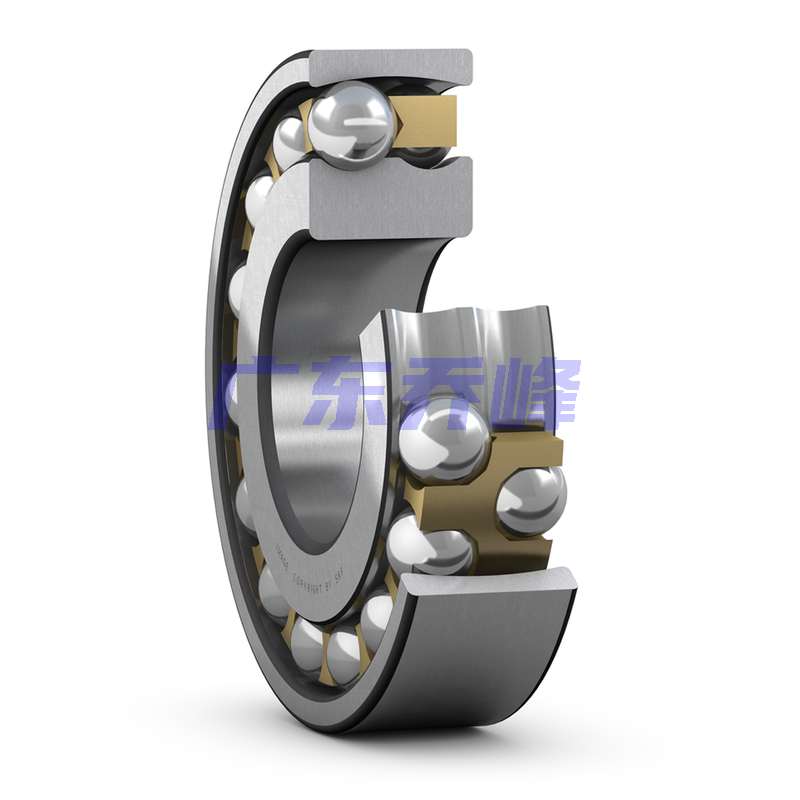

SKF 2320M軸承代號說明
2
3
2
0
M
2：加寬型自調心球軸承
3：尺寸系列：03系列
20：內徑：100 mm
M：機切削黃銅保持架，滾珠引導
2：
加寬型自調心球軸承
3：
尺寸系列：03系列
20：
內徑：100 mm
M：
機切削黃銅保持架，滾珠引導
SKF 2320M軸承尺寸
| 內徑 | d | 100mm |
| 外徑 | D | 215mm |
| 寬度 | B | 73mm |
| 內圈肩部直徑 | d? ≈ | 135.3mm |
| 外圈肩部直徑 | D? ≈ | 183.3mm |
| 倒角尺寸 | r?,? min. | 3mm |
SKF 2320M軸承擋肩尺寸
| 軸擋肩直徑 | d? min. | 114mm |
| 軸承座擋肩尺寸 | D? max. | 201mm |
| 倒角半徑 | r? max. | 3mm |
SKF 2320M軸承數據計算
| 基本額定動載 | 190kN |
| 基本額定靜載荷 | 80kN |
| 疲勞載荷限值 | 3.25kN |
| 參考轉速 | 5600r/min |
| 極限轉速 | 4000r/min |
| 允許的不對中誤差 | 3° |
| 計算系數 | 0.05 |
| 計算系數 | 0.37 |
| 計算系數 | 1.8 |
| 計算系數 | 1.7 |
| 計算系數 | 2.6 |
SKF 2320M軸承質量
| 軸承重量 | 12.5kg |
SKF 2320M軸承相關產品推薦
| 型號 | 市場價 | 喬峰價 | 庫存 |
| SKF 2320 M/C3軸承 | ￥3196.7元 | - | 26 |
SKF 2320M軸承（3D圖）
點擊獲取3D圖
服務器生成3d圖中...
3d圖下載中 {{percentComplete}}%
1、鼠標左鍵按住旋轉，右鍵按住移動，滾輪滾動放大縮小
2、在手機瀏覽器中并不能很好查看，可在電腦端查看。
3、如發現圖紙有誤，歡迎及時告知我們。
SKF 2320M軸承尺寸圖
