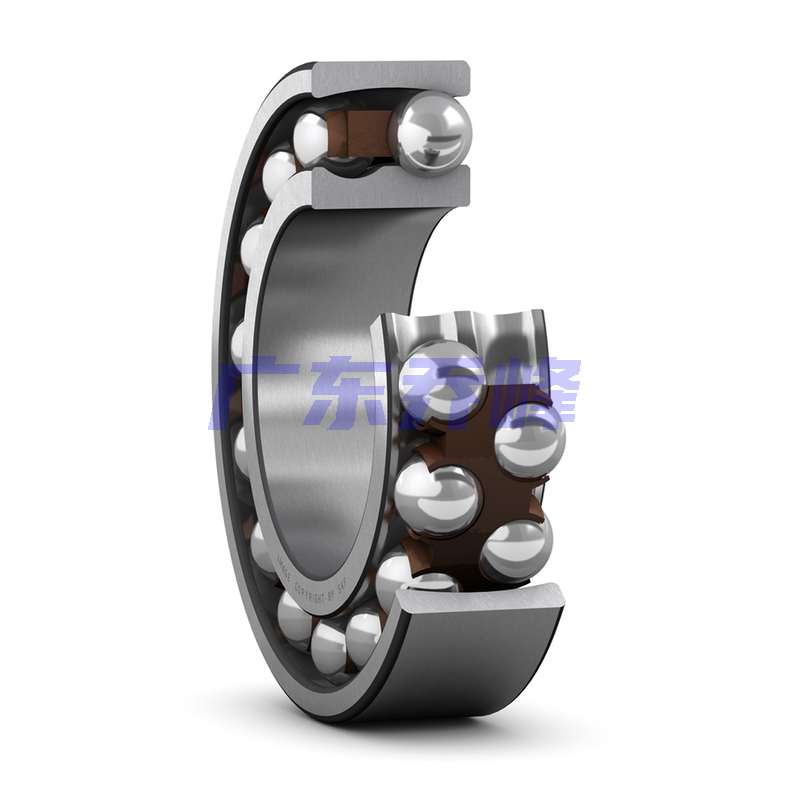

SKF 2309ETN9軸承代號說明
2
3
0
9
E
T
N
9
2：加寬型自調心球軸承
3：尺寸系列：03系列
09：內徑：45 mm
E：內部設計經過優化，承載能力提升
TN9：玻璃纖維增強 PA66 保持架，滾珠引導
2：
加寬型自調心球軸承
3：
尺寸系列：03系列
09：
內徑：45 mm
E：
內部設計經過優化，承載能力提升
TN9：
玻璃纖維增強 PA66 保持架，滾珠引導
SKF 2309ETN9軸承尺寸
| 內徑 | d | 45mm |
| 外徑 | D | 100mm |
| 寬度 | B | 36mm |
| 內圈肩部直徑 | d? ≈ | 60.16mm |
| 外圈肩部直徑 | D? ≈ | 86mm |
| 倒角尺寸 | r?,? min. | 1.5mm |
SKF 2309ETN9軸承擋肩尺寸
| 軸擋肩直徑 | d? min. | 54mm |
| 軸承座擋肩尺寸 | D? max. | 91mm |
| 倒角半徑 | r? max. | 1.5mm |
SKF 2309ETN9軸承數據計算
| 基本額定動載 | 63.7kN |
| 基本額定靜載荷 | 19.3kN |
| 疲勞載荷限值 | 1kN |
| 參考轉速 | 13000r/min |
| 極限轉速 | 9000r/min |
| 允許的不對中誤差 | 3° |
| 計算系數 | 0.05 |
| 計算系數 | 0.33 |
| 計算系數 | 2 |
| 計算系數 | 1.9 |
| 計算系數 | 3 |
SKF 2309ETN9軸承質量
| 軸承重量 | 1.25kg |
SKF 2309ETN9軸承相關產品推薦
| 型號 | 市場價 | 喬峰價 | 庫存 |
| SKF 2309ETN9/C3軸承，貨期1-3周 | ￥743.6元 | - | 48 |
SKF 2309ETN9軸承（3D圖）
點擊獲取3D圖
服務器生成3d圖中...
3d圖下載中 {{percentComplete}}%
1、鼠標左鍵按住旋轉，右鍵按住移動，滾輪滾動放大縮小
2、在手機瀏覽器中并不能很好查看，可在電腦端查看。
3、如發現圖紙有誤，歡迎及時告知我們。
SKF 2309ETN9軸承尺寸圖
