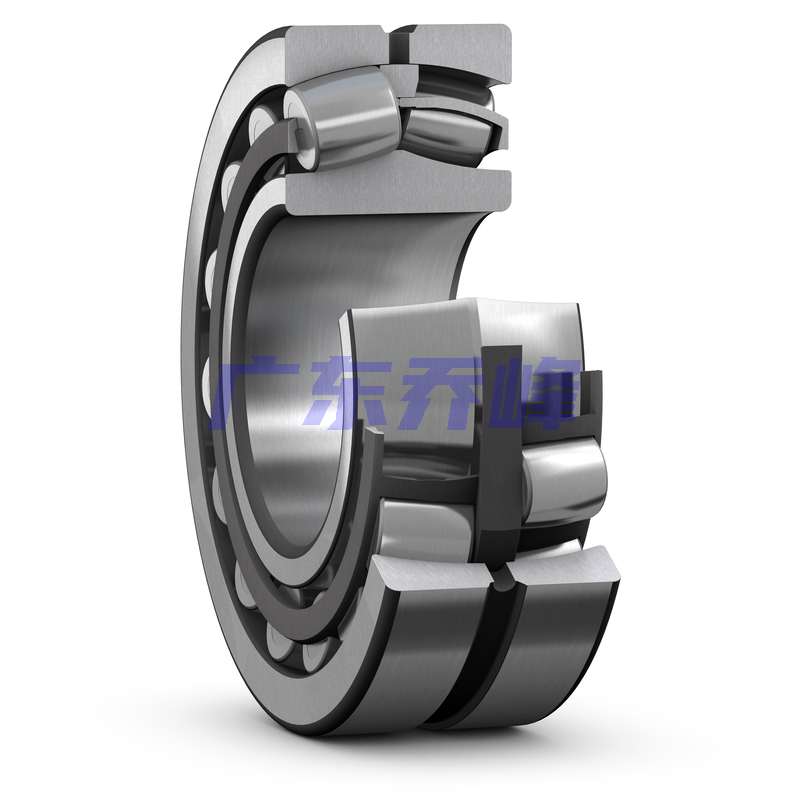

SKF 22328CCJA/W33VA406軸承代號說明
2
2
3
2
8
C
C
J
A
/
W
3
3
V
A
4
0
6
2：調心滾子軸承
2：寬度尺寸系列：2系列
3：外徑尺寸系列：3系列
28：內徑：140 mm
CC：沖壓鋼保持架，內圈無擋邊，帶內圈引導的浮動導環
JA：沖壓鋼保持架，外圈引導
/：分隔符
W33：外圈帶潤滑槽，槽內有三個潤滑孔
VA406：與 VA405 相同，圓柱內圈帶 PTFE 涂層
2：
調心滾子軸承
2：
寬度尺寸系列：2系列
3：
外徑尺寸系列：3系列
28：
內徑：140 mm
CC：
沖壓鋼保持架，內圈無擋邊，帶內圈引導的浮動導環
JA：
沖壓鋼保持架，外圈引導
/：
分隔符
W33：
外圈帶潤滑槽，槽內有三個潤滑孔
VA406：
與 VA405 相同，圓柱內圈帶 PTFE 涂層
SKF 22328CCJA/W33VA406軸承尺寸
| 內徑 | d | 140mm |
| 外徑 | D | 300mm |
| 寬度 | B | 102mm |
| 內圈肩部直徑 | d? ≈ | 175mm |
| 外圈肩部/凹處直徑 | D? ≈ | 247mm |
| 外圈潤滑槽寬度 | b | 16.7mm |
| 潤滑孔直徑（外圈） | K | 9mm |
| 外圈倒角尺寸 | r?,? min. | 4mm |
SKF 22328CCJA/W33VA406軸承擋肩尺寸
| 軸擋肩直徑 | d? min. | 157mm |
| 軸承座擋肩尺寸 | D? max. | 283mm |
| 倒角半徑 | r? max. | 3mm |
SKF 22328CCJA/W33VA406軸承數據計算
| 基本額定動載荷 | 1357kN |
| 基本額定靜載荷 | 1560kN |
| 疲勞載荷限值 | 132kN |
| 參考轉速 | 1700r/min |
| 極限轉速 | 2200r/min |
| 計算系數 | 0.35 |
| 計算系數 | 1.9 |
| 計算系數 | 2.9 |
| 計算系數 | 1.8 |
| 可允許的旋加速（油潤滑） | 765m/s2 |
| 可允許的線加速（油潤滑） | 196m/s2 |
SKF 22328CCJA/W33VA406軸承質量
| 軸承重量 | 36.5kg |
SKF 22328CCJA/W33VA406軸承尺寸圖
