NTN UKFS309D1 (when used with H2309X)軸承技術規格
| 類型 | 四螺栓方形法蘭式軸承座 |
| 軸承類型 | 滾珠軸承 |
| 鎖緊裝置 | 緊定襯套 |
| 密封型式 | 接觸式 |
| 密封圈材質 | 丁腈橡膠 |
| 軸承型號 | UK309D1 |
| 緊定襯套型號 | H2309X |
| 軸承座型號 | FS309D1 |
| 殼體材質 | 鑄鐵 |
| 殼體鑄造型式 | 一體成型 |
| 端蓋類型 | 開式 |
| 性能 | 重型 |
| 基本額定動載荷 | 11900 lbf 53000 N 53.00 kN |
| 基本額定靜載荷 | 7200 lbf 32000 N 32.00 kN |
| 重量 | 8.400 lb 3.800 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
| 潤滑方式 | 可再潤滑 |
NTN UKFS309D1 (when used with H2309X)軸承尺寸規格
| 四螺栓方形法蘭式軸承座，鑄造外殼，帶緊定襯套，UKFS型 - 尺寸 | |
| d | 1.5748 in 40.000 mm |
| L | 6.3125 in 160.0 mm |
| J | 4.9219 in 125.0 mm |
| A | 1.7344 in 44.0 mm |
| A0 | 2.1406 in 54.500 mm |
| A1 | 0.7188 in 18.0 mm |
| A2 | 0.5469 in 14.000 mm |
| A3 | 0.4375 in 11.0 mm |
| H3 | 4.9213 in 125.0 mm |
| N | 0.7500 in 19.0 mm |
| B1 | 1.9690 in 50.000 mm |
| F | 0.2913 in 7.400 mm |
| 注意 | 銷售圖紙反映的是不帶緊定襯套的尺寸，實際上是帶的，因此需要注意。如不能很好把握，可直接致電020-81178086咨詢我們。 |

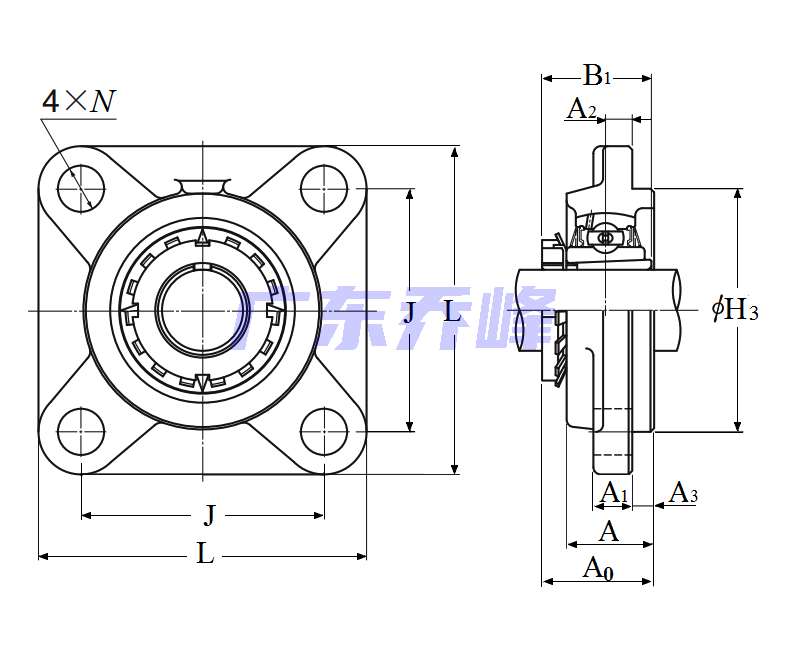

NTN UKFS309D1 (when used with H2309X)軸承尺寸圖
NTN UKFS309D1 (when used with H2309X)軸承同尺寸型號
| UKFS309D1 (when used with H2309X) | 詳細尺寸，d：40.000mm，c：54.500mm，b：44.000mm，j：125.000mm，r：160.000mm |
| 共計找到1條記錄 | |
NTN UKFS309D1 (when used with H2309X)軸承相關配件/適用型號
| UK309D1 | 詳細尺寸，d：45.000mm，dD：100.000mm，c：29.000mm，b：37.000mm |
| H2309X | 詳細尺寸，d：40.000mm，dD：65.000mm，c：11.000mm，r：50.000mm |
