NTN UEL315軸承代號說明
U
E
L
3
1
5
UEL：寬內圈，鎖圈帶拋油環
3：系列：重型承重
15：內徑：75 mm
UEL：
寬內圈，鎖圈帶拋油環
3：
系列：重型承重
15：
內徑：75 mm
NTN UEL315軸承技術規格
| 類型 | 外球面軸承 |
| 內孔型式 | 圓柱孔 |
| 軸承類型 | 滾珠軸承 |
| 材質 | 淬透鋼 |
| 滾珠材質 | 鋼 |
| 極限轉速-脂潤滑 | 1900轉/分鐘 |
| 密封型式 | 接觸式 |
| 密封圈材質 | 丁腈橡膠 |
| 性能 | 重型 |
| 結構 | 單列 |
| 鎖緊裝置 | 偏心鎖緊套 |
| 潤滑方式 | 不可再潤滑 |
| 鎖緊套型號 | EL315 |
| 基礎外圈型號 | 315 |
| 基本額定靜載荷 | 17300 lbf 77000 N 77.00 kN |
| 基本額定動載荷 | 25400 lbf 113000 N 113.00 kN |
| 附件 | 雙面密封 |
| 重量 | 11.773 lb 5.340 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN UEL315軸承尺寸規格
| 帶偏心鎖緊套的外球面軸承，寬外圈 - 球面外圈 - 尺寸 | |
| d | 2-19/20 in 75.000 mm |
| D | 6.2992 in 160.000 mm |
| C | 1.6929 in 43.000 mm |
| B | 2.9370 in 74.600 mm |
| B1 | 3.9370 in 100.000 mm |
| r | 0.0984 in 2.500 mm |
| ds | M16x1.5 |
| G | 0.5000 in 12.700 mm |
| d3 | 4.4488 in 113.000 mm |
| B5 | 1.2520 in 31.800 mm |
| S1 | 2.4685 in 62.700 mm |
| S | 1.4685 in 37.300 mm |
| F | 0.4331 in 11.000 mm |

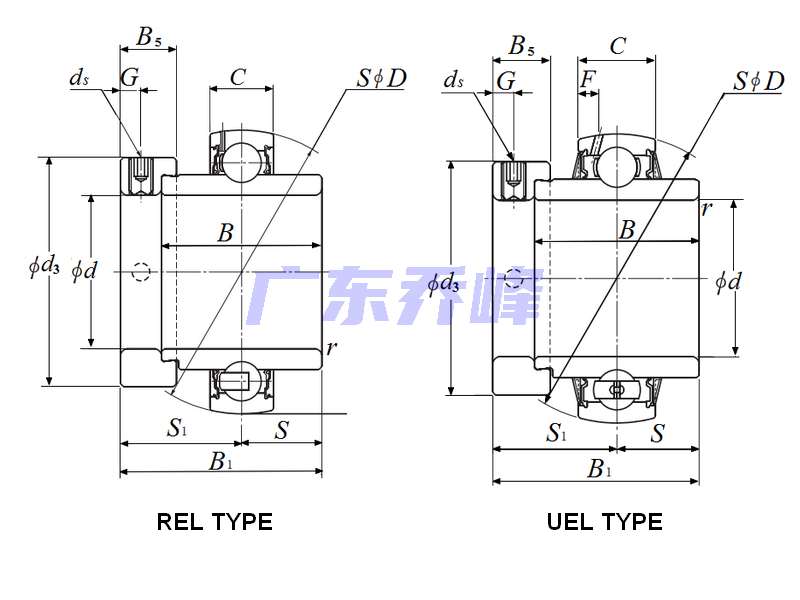

NTN UEL315軸承尺寸圖
