NTN UCS315-215D1軸承代號說明
U
C
S
3
1
5
-
2
1
5
D
1
UCS：帶緊定螺釘，寬外圈，圓柱外圈
3：系列：重型承重
15：內徑系列：75 mm 系列
-：內徑分隔符
215：內徑：2.9375 in
D1：帶油槽油孔，可再潤滑
UCS：
帶緊定螺釘，寬外圈，圓柱外圈
3：
系列：重型承重
15：
內徑系列：75 mm 系列
-：
內徑分隔符
215：
內徑：2.9375 in
D1：
帶油槽油孔，可再潤滑
NTN UCS315-215D1軸承技術規格
| 類型 | 外球面軸承 |
| 內孔型式 | 圓柱孔 |
| 軸承類型 | 滾珠軸承 |
| 材質 | 淬透鋼 |
| 滾珠材質 | 鋼 |
| 極限轉速-脂潤滑 | 1900轉/分鐘 |
| 密封型式 | 接觸式 |
| 密封圈材質 | 丁腈橡膠 |
| 性能 | 重型 |
| 鎖緊裝置 | 2 -120° 緊定螺釘 |
| 潤滑方式 | 可再潤滑 |
| 基本額定靜載荷 | 17300 lbf 77000 N 77.00 kN |
| 基本額定動載荷 | 25400 lbf 113000 N 113.00 kN |
| 附件 | 雙面密封 |
| 重量 | 10.900 lb 4.944 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN UCS315-215D1軸承尺寸規格
| 帶緊定螺釘的外球面軸承，寬外圈 - 圓柱內徑 - 尺寸 | |
| d | 2.9375 in 74.613 mm |
| D | 6.2992 in 160.000 mm |
| C | 1.6929 in 43.000 mm |
| B | 3.2283 in 82.000 mm |
| r | 0.0984 in 2.500 mm |
| ds | 9/16-18 UNF |
| G | 0.5512 in 14.000 mm |
| d4 | 3.9882 in 101.300 mm |
| S1 | 1.9685 in 50.000 mm |
| S | 1.2598 in 32.000 mm |

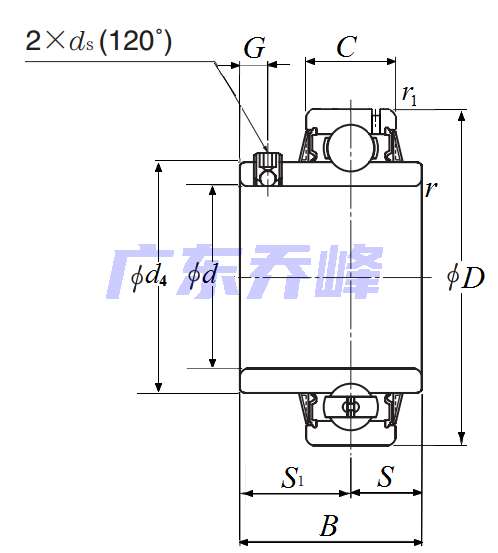

NTN UCS315-215D1軸承尺寸圖
