NTN UCS207-104LD1NR軸承代號說明
U
C
S
2
0
7
-
1
0
4
L
D
1
N
R
UCS：帶緊定螺釘，寬外圈，圓柱外圈
2：系列：輕型承重
07：內徑系列：35 mm 系列
-：內徑分隔符
104：內徑：1.25 in
L：設計變更，更薄的內圈，內徑變大
D1：帶油槽油孔，可再潤滑
NR：帶止動環和止動槽
UCS：
帶緊定螺釘，寬外圈，圓柱外圈
2：
系列：輕型承重
07：
內徑系列：35 mm 系列
-：
內徑分隔符
104：
內徑：1.25 in
L：
設計變更，更薄的內圈，內徑變大
D1：
帶油槽油孔，可再潤滑
NR：
帶止動環和止動槽
NTN UCS207-104LD1NR軸承技術規格
| 類型 | 外球面軸承 |
| 內孔型式 | 圓柱孔 |
| 軸承類型 | 滾珠軸承 |
| 材質 | 淬透鋼 |
| 滾珠材質 | 鋼 |
| 密封型式 | 接觸式 |
| 密封圈材質 | 丁腈橡膠 |
| 性能 | 標準 |
| 鎖緊裝置 | 2 -120° 緊定螺釘 |
| 潤滑方式 | 可再潤滑 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 3450 lbf 15300 N 15.30 kN |
| 基本額定動載荷 | 5800 lbf 25700 N 25.70 kN |
| 附件 | 雙面密封 |
| 重量 | 1.190 lb 0.540 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN UCS207-104LD1NR軸承尺寸規格
| 帶緊定螺釘的外球面軸承，寬外圈 - 圓柱內徑，帶止動環 - 尺寸 | |
| d | 1.2500 in 31.750 mm |
| D | 2.8346 in 72.000 mm |
| C | 0.7874 in 20.000 mm |
| B | 1.6890 in 42.900 mm |
| r | 0.0591 in 1.500 mm |
| r1 | 0.0591 in 1.500 mm |
| ds | 1/4-28 UNF |
| G | 0.2362 in 6.000 mm |
| d4 | 1.8425 in 46.800 mm |
| S1 | 1.0000 in 25.400 mm |
| S | 0.6890 in 17.500 mm |
| a | 0.1299 in 3.300 mm |
| f | 0.0807 in 2.050 mm |
| D1 | 2.7091 in 68.810 mm |
| D2 | 3.0945 in 78.600 mm |

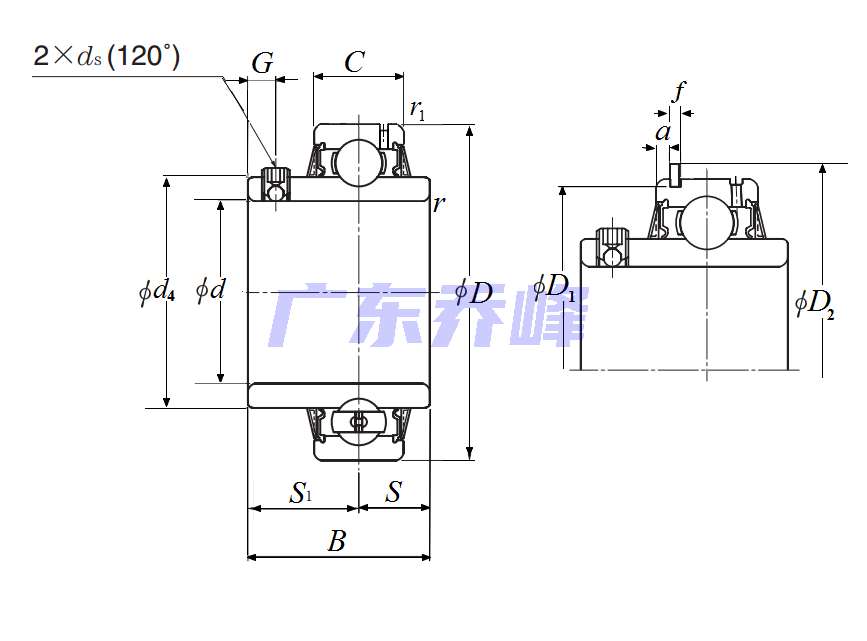

NTN UCS207-104LD1NR軸承尺寸圖
