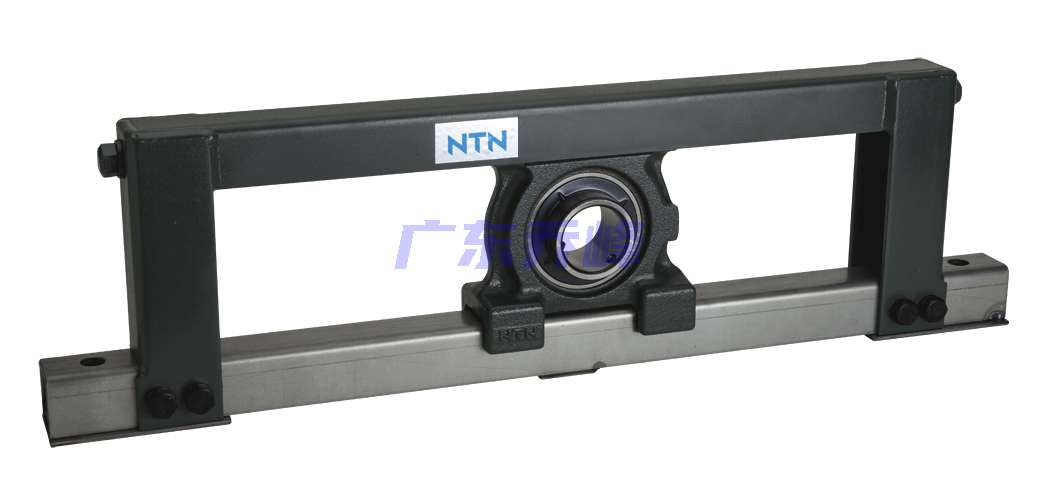

NTN UCL209-30軸承技術規格
| 類型 | 框架式軸承座 |
| 軸承類型 | 滾珠軸承 |
| 鎖緊裝置 | 緊定螺釘 |
| 軸承型號 | UC209 |
| 框架型號 | L209-30 |
| 性能 | 輕型 |
| 基本額定動載荷 | 7300 lbf 32500 N 32.50 kN |
| 基本額定靜載荷 | 4600 lbf 20400 N 20.40 kN |
| 最大推薦負荷 | 1010 lbf 4500 N |
| 極限轉速 | 3500轉/分鐘 |
| 重量 | 22.046 lb 10.000 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
| 潤滑方式 | 不可再潤滑 |
NTN UCL209-30軸承尺寸規格

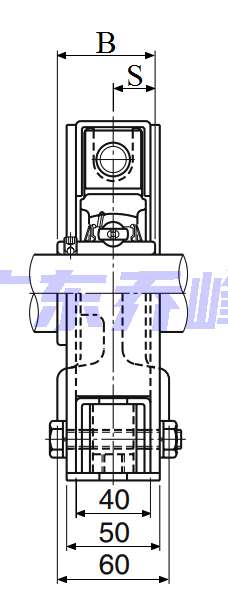

| /Stretcher-Unit--Set-Screw--UCL-Type_2_S.png | |
| 框架式軸承座，帶緊定螺釘，UCL型 - 尺寸 | |
| d | 1.7717 in 45.000 mm |
| H | 3.9370 in 100.0 mm |
| H1 | 7.5591 in 192.0 mm |
| L | 26.7717 in 680.0 mm |
| L1 | 22.4409 in 570.0 mm |
| J | 24.4094 in 620.0 mm |
| J1 | 6.2992 in 160.0 mm |
| J2 | 11.8110 in 300.0 mm |
| B | 1.9370 in 49.200 mm |
| S | 0.7480 in 19.000 mm |
NTN UCL209-30軸承尺寸圖
NTN UCL209-30軸承同尺寸型號
| UCL209-30 | 詳細尺寸，d：45.000mm，h：100.00000mm，r：680.000mm，r2max：192.000mm |
| UCL209-30D1 | 詳細尺寸，d：45.000mm，h：100.00000mm，r：680.000mm，r2max：192.000mm |
| 共計找到2條記錄 | |
NTN UCL209-30軸承相關配件/適用型號
| UC209 | 詳細尺寸，d：45.000mm，dD：85.000mm，c：24.000mm，b：49.200mm，r：1.500mm |
