NTN TMB207LUC3軸承代號說明
T
M
B
2
0
7
L
U
C
3
TMB：老系列長壽命TMB軸承
2：尺寸系列：02系列
07：內徑：35 mm
LU：單面接觸式密封
C3：C3游隙
TMB：
老系列長壽命TMB軸承
2：
尺寸系列：02系列
07：
內徑：35 mm
LU：
單面接觸式密封
C3：
C3游隙
NTN TMB207LUC3軸承技術規格
| 類型 | 深溝球軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 壓制 |
| 保持架材質 | 鋼 |
| 滾珠材質 | 鋼 |
| 極限轉速-脂潤滑 | 6300轉/分鐘 |
| 密封型式 | 接觸式 |
| 密封圈材質 | 丁腈橡膠 |
| 精度 | ISO Class 0 |
| 結構 | 單列 |
| 系數 | 65.5 |
| 徑向游隙 | C3 |
| 基本額定靜載荷 | 3450 lbf 15300 N 15.30 kN |
| 基本額定動載荷 | 5800 lbf 25700 N 25.70 kN |
| 附件 | 單面密封 |
| 重量 | 0.597 lb 0.271 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN TMB207LUC3軸承尺寸規格
| 單列深溝球軸承 - 單面密封（接觸式橡膠密封） - 尺寸 | |
| d | 1.3780 in 35.000 mm |
| D | 2.8346 in 72.000 mm |
| B | 0.6693 in 17.000 mm |
| r | 0.0394 in 1.000 mm |
| r1 | 0.0197 in 0.500 mm |
| da min | 1.6339 in 41.500 mm |
| da max | 1.7717 in 45.000 mm |
| Da max | 2.5787 in 65.500 mm |
| ras max | 0.0394 in 1.000 mm |

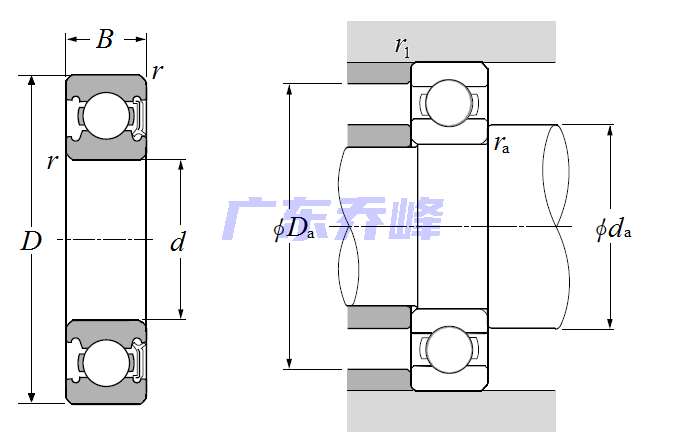

NTN TMB207LUC3軸承尺寸圖
