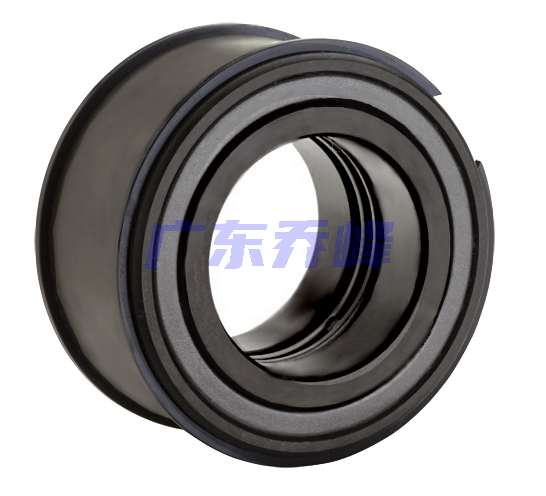

NTN SL04-5084NR軸承代號說明
S
L
0
4
-
5
0
8
4
N
R
SL：SL型雙列滿裝圓柱滾子軸承
04-：SL04系列，固定端軸承，內圈潤滑油槽油孔
50：雙列圓柱滾子軸承 50系列
84：內徑：420 mm
NR：帶止動環和止動槽
SL：
SL型雙列滿裝圓柱滾子軸承
04-：
SL04系列，固定端軸承，內圈潤滑油槽油孔
50：
雙列圓柱滾子軸承 50系列
84：
內徑：420 mm
NR：
帶止動環和止動槽
NTN SL04-5084NR軸承技術規格
| 類型 | 圓柱滾子軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 硬化合金鋼 |
| 保持架型式 | 無 |
| 保持架材質 | 無 |
| 極限轉速-脂潤滑 | 240轉/分鐘 |
| 精度 | ISO Class 0 |
| 結構 | 雙列 |
| 注油孔 | 不帶注油孔 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 23200000 lbf 103000000 N 103000.00 kN |
| 基本額定動載荷 | 980000 lbf 4350000 N 4350.00 kN |
| 附件 | 雙面防塵蓋 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN SL04-5084NR軸承尺寸規格
| 滑輪用雙列圓柱滾子軸承帶止動環 - 尺寸 | |
| d | 16.5354 in 420.000 mm |
| D | 24.4094 in 620.000 mm |
| B | 10.7087 in 272.000 mm |
| C | 10.6299 in 270.000 mm |
| D2 | 25.4331 in 646.000 mm |
| f | 0.4724 in 12.000 mm |
| p | 7.7953 in 198.000 mm |
| J | 19.1339 in 486.000 mm |
| Cf | 8.2677 in 210.000 mm |
| Cf1 | 8.2677 in 210.000 mm |
| S | 1.1811 in 30.000 mm |
| E1 | 27.3622 in 695.000 mm |
| t | 0.1378 in 3.500 mm |
| 倒角角度 | 30 o |
| r | 0.1181 in 3.000 mm |
| da min | 17.0079 in 432.000 mm |
NTN SL04-5084NR軸承尺寸圖
