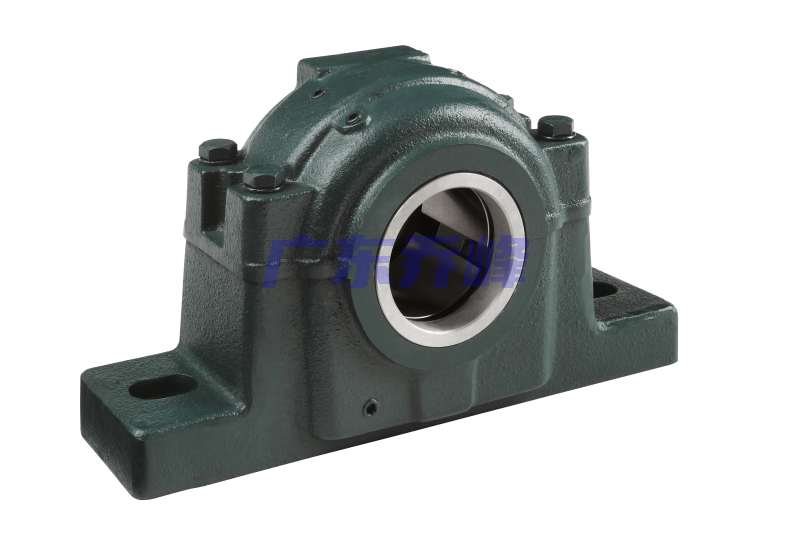

NTN SAF23534X5.15/16軸承技術規格
| 類型 | 軸承座 |
| 軸承類型 | 調心滾子軸承 |
| 鎖緊裝置 | 緊定襯套 |
| 密封型式 | 三重密封 |
| 軸承型號 | 23234EMKD1 |
| 軸承座型號 | SAF534G3 |
| SNW型緊定套型號 | SNW134X5.15/16 |
| H型緊定套型號 | HA2334 |
| 三層密封圈（2 incl.）型號 | LER140 |
| 穩定環（2 incl.）型號 | SR310X5C |
| 端蓋型號 | MF515 |
| 殼體材質 | 鑄鐵 |
| 殼體鑄造型式 | 兩片接合式 |
| 安裝類型 | 四螺栓 |
| 性能 | 重型 |
| 端蓋類型 | 開式 |
| 基本額定動載荷 | 380000 lbf 1700000 N 1700.00 kN |
| 基本額定靜載荷 | 465000 lbf 2070000 N 2070.00 kN |
| 極限轉速 | 1700轉/分鐘 |
| 應用溫度范圍 | -40 to 400 oF -40 to 200 oC |
| 潤滑方式 | 可再潤滑 |
NTN SAF23534X5.15/16軸承尺寸規格
| 剖分式軸承座，鑄鐵外殼，SAF型 - 尺寸 | |
| d | 5.9375 in 150.813 mm |
| H1 | 7.0625 in 179.4 mm |
| L | 24.7500 in 629.0 mm |
| H2 | 2.7500 in 70.0 mm |
| J Min. | 19.3750 in 492.0 mm |
| J Max. | 21.6250 in 549.0 mm |
| n | 4.2500 in 108.0 mm |
| n1 | 2.2500 in 57.0 mm |
| n2 | 1.1250 in 29.0 mm |
| H | 14.1875 in 359.0 mm |
| A | 9.2500 in 235.0 mm |
| 注意 | 銷售圖紙反映的是不帶緊定襯套的尺寸，實際上是帶的，因此需要注意。如不能很好把握，可直接致電020-81178086咨詢我們。 |

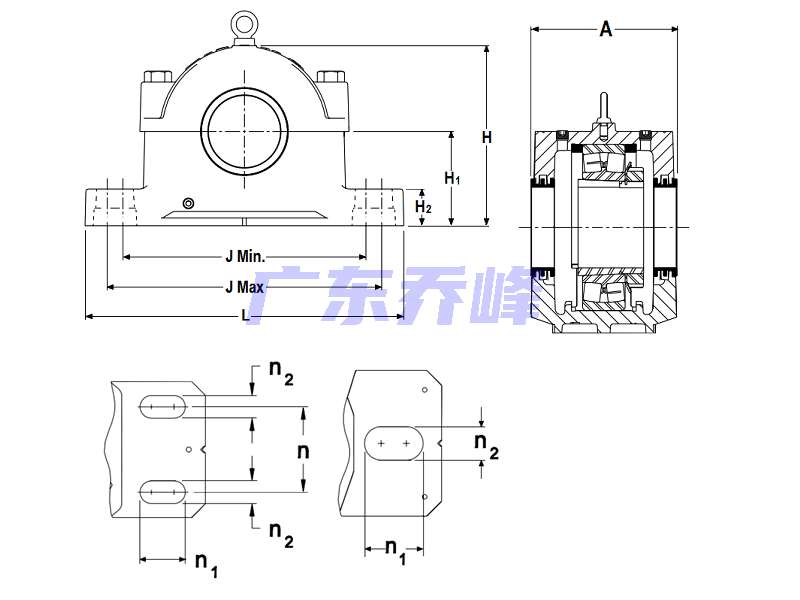

NTN SAF23534X5.15/16軸承尺寸圖
NTN SAF23534X5.15/16軸承同尺寸型號
| SAFD22534X5.15/16 | 詳細尺寸，d：150.813mm，h：359.00000mm，t：70.000mm，r：629.000mm，r2max：179.400mm |
| SAF23534X5.15/16 | 詳細尺寸，d：150.813mm，h：359.00000mm，t：70.000mm，r：629.000mm，r2max：179.400mm |
| SAF22534X5.15/16 | 詳細尺寸，d：150.813mm，h：359.00000mm，t：70.000mm，r：629.000mm，r2max：179.400mm |
| SAFD23534X5.15/16 | 詳細尺寸，d：150.813mm，h：359.00000mm，t：70.000mm，r：629.000mm，r2max：179.400mm |
| 共計找到4條記錄 | |
NTN SAF23534X5.15/16軸承相關配件/適用型號
| 23234EMKD1 | 詳細尺寸，d：170.000mm，dD：310.000mm，b：110.000mm，r：4.000mm |
| HA2334 | 詳細尺寸，d：150.813mm，dD：220.000mm，c：29.000mm，r：154.000mm |
