NTN NPC103RR2C軸承代號說明
N
P
C
1
0
3
R
R
2
C
NPC：特殊外球面軸承，圓柱外圈
103RR2C：型號：103RR2C
NPC：
特殊外球面軸承，圓柱外圈
103RR2C：
型號：103RR2C
NTN NPC103RR2C軸承技術規格
| 類型 | 外球面軸承 |
| 內孔型式 | 圓柱孔 |
| 軸承類型 | 滾珠軸承 |
| 材質 | 淬透鋼 |
| 滾珠材質 | 鋼 |
| 密封型式 | 接觸式 |
| 密封圈材質 | 丁腈橡膠 |
| 性能 | 標準 |
| 鎖緊裝置 | 偏心鎖緊套 |
| 潤滑方式 | 不可再潤滑 |
| 鎖緊套型號 | EL206-104C3 |
| 基礎外圈型號 | 206 |
| 徑向游隙 | C3 |
| 基本額定靜載荷 | 2540 lbf 11300 N 11.30 kN |
| 基本額定動載荷 | 4400 lbf 19500 N 19.50 kN |
| 附件 | 雙面密封 |
| 重量 | 0.705 lb 0.320 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN NPC103RR2C軸承尺寸規格
| 帶偏心鎖緊套的外球面軸承，狹窄內圈 - 圓柱內徑 - 尺寸 | |
| d | 1.2500 in 31.750 mm |
| D | 2.4409 in 62.000 mm |
| C | 0.7087 in 18.000 mm |
| B | 0.9370 in 23.800 mm |
| B1 | 1.4055 in 35.700 mm |
| r | 0.0394 in 1.000 mm |
| ds | 5/16-24 UNF |
| G | 0.2362 in 6.000 mm |
| d3 | 1.75000 in 44.450 mm |
| B5 | 0.62500 in 15.875 mm |
| S1 | 1.0512 in 26.700 mm |
| S | 0.3543 in 9.000 mm |
| r1 | 0.0394 in 1.000 mm |

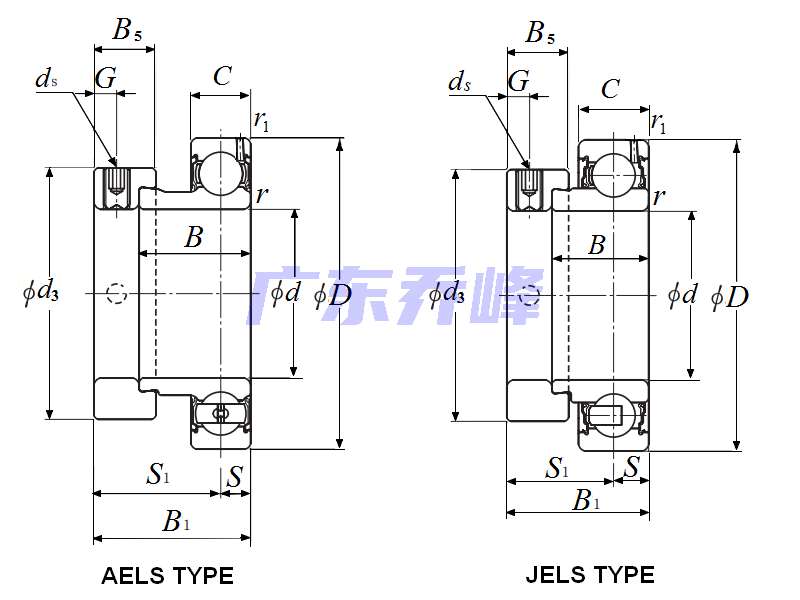

NTN NPC103RR2C軸承尺寸圖
