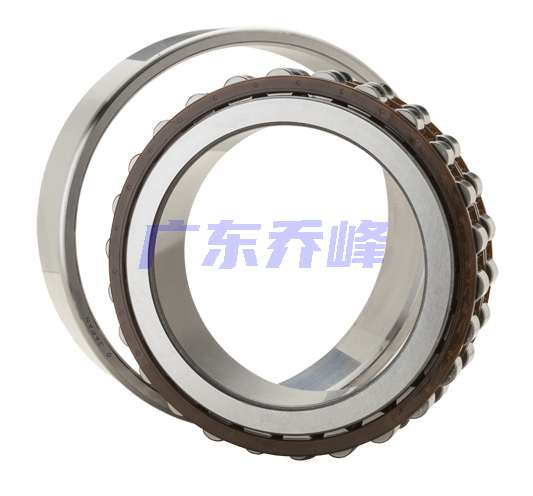

NTN NN3024KD1C1NAP5軸承代號說明
N
N
3
0
2
4
K
D
1
C
1
N
A
P
5
NN：外圈可雙向分離，內圈不可分離
30：雙列圓柱滾子軸承 30系列
24：內徑：120 mm
K：錐孔，錐角 1:12
D1：帶油槽油孔，可再潤滑
C1NA：C1游隙范圍減小（但平均游隙相同）
P5：P5級精度
NN：
外圈可雙向分離，內圈不可分離
30：
雙列圓柱滾子軸承 30系列
24：
內徑：120 mm
K：
錐孔，錐角 1:12
D1：
帶油槽油孔，可再潤滑
C1NA：
C1游隙范圍減小（但平均游隙相同）
P5：
P5級精度
NTN NN3024KD1C1NAP5軸承技術規格
| 類型 | 圓柱滾子軸承 |
| 內孔型式 | 圓錐孔 |
| 材質 | 硬化合金鋼 |
| 保持架材質 | 高強度，兩片接合式，機加工黃銅 |
| 極限轉速-油潤滑 | 3900轉/分鐘 |
| 極限轉速-脂潤滑 | 3300轉/分鐘 |
| 精度 | ISO Class 5 |
| 結構 | 雙列 |
| 注油孔 | 帶注油孔 |
| 徑向游隙 | C1NA |
| 基本額定靜載荷 | 87500 lbf 390000 N 390.00 kN |
| 基本額定動載荷 | 52500 lbf 233000 N 233.00 kN |
| 附件 | 開式 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN NN3024KD1C1NAP5軸承尺寸規格
| 雙列圓柱滾子軸承 - 圓錐孔&注油孔 - NN型 - 尺寸 | |
| d | 4.7244 in 120.000 mm |
| D | 7.0866 in 180.000 mm |
| B | 1.8110 in 46.000 mm |
| C | 1.8110 in 46.000 mm |
| Ew | 6.4961 in 165.000 mm |
| r | 0.0787 in 2.000 mm |
| da min | 5.0787 in 129.000 mm |
| db min | 5.2362 in 133.000 mm |
| Da max | 6.5748 in 167.000 mm |
| Db min | 6.5748 in 167.000 mm |
| Db max | 6.7323 in 171.000 mm |
| ras max | 0.0787 in 2.000 mm |

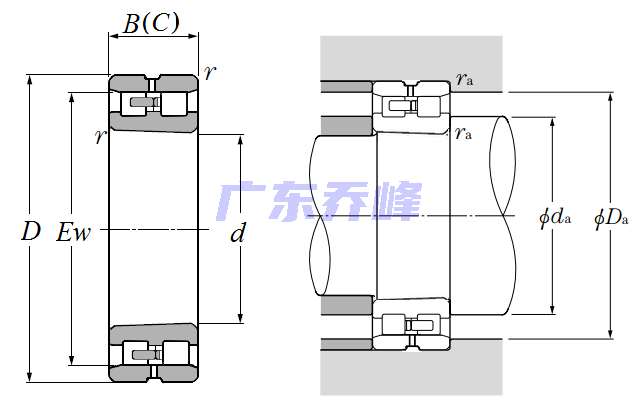

NTN NN3024KD1C1NAP5軸承尺寸圖
