NTN NH260軸承代號說明
N
H
2
6
0
NH:外圈雙擋邊,內圈單擋邊,另一側帶L型斜擋圈
2:尺寸系列:02系列
60:內徑:300 mm
NH:
外圈雙擋邊,內圈單擋邊,另一側帶L型斜擋圈
2:
尺寸系列:02系列
60:
內徑:300 mm
NTN NH260軸承技術規格
| 類型 | 圓柱滾子軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 硬化合金鋼 |
| 保持架材質 | 高強度,兩片接合式,機加工黃銅 |
| 結構 | 單列 |
| 公差 | ISO Class 0(RBEC 1) |
| 注油孔 | 不帶注油孔 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 128000 lbf 2070000 N 570.00 kN |
| 基本額定動載荷 | 96500 lbf 1400000 N 430.00 kN |
| 附件 | 開式 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN NH260軸承尺寸規格
| 圓柱滾子軸承帶單擋邊內圈帶外圈&滾子組件,斜擋圈 - NH系列 - 尺寸 | |
| d | 11.8110 in 300.000 mm |
| D | 21.2598 in 540.000 mm |
| B | 3.3465 in 85.000 mm |
| Fw | 14.3307 in 364.000 mm |
| d1 | 15.2362 in 387.000 mm |
| B1 | 0.7874 in 20.000 mm |
| B2 | 1.3583 in 34.500 mm |
| J | 15.2362 in 387.000 mm |
| r | 0.1969 in 5.000 mm |
| r1 | 0.1969 in 5.000 mm |
| da min | 12.5984 in 320.000 mm |
| db min | 12.5984 in 320.000 mm |
| Da max | 20.4724 in 520.000 mm |
| Db max | 20.4724 in 520.000 mm |
| Db min | 18.9764 in 482.000 mm |

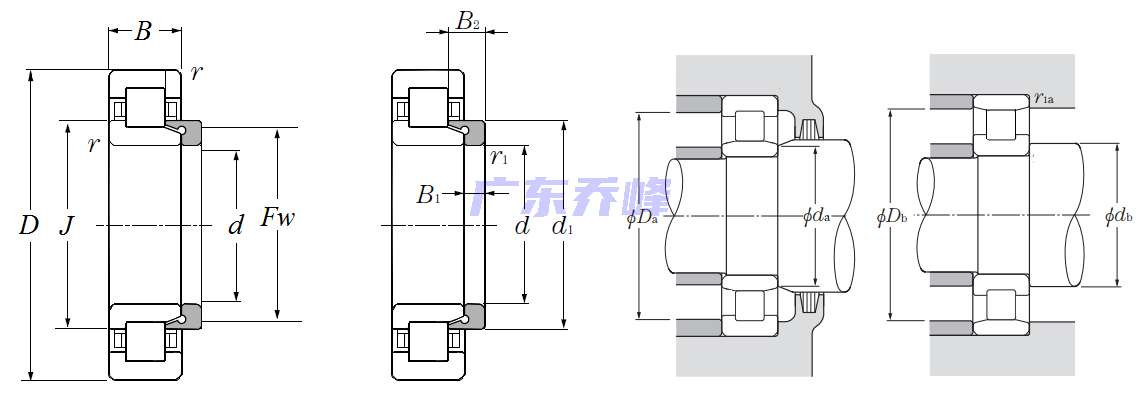

NTN NH260軸承尺寸圖
