NTN NATV15X軸承技術規格
| 類型 | 擋圈型滾輪軸承 |
| 滾子型式 | 滾針 |
| 軸承類型 | 滾針軸承 |
| 材質 | 高碳鉻鋼 |
| 保持架材質 | 無 |
| 外圈類型 | 圓柱型 |
| 極限轉速-油潤滑 | 6500轉/分鐘 |
| 極限轉速-脂潤滑 | 5000轉/分鐘 |
| 附件 | 開式 |
| 基本額定靜載荷 | 8550 lbf 38000 N 38.00 kN |
| 基本額定動載荷 | 4150 lbf 18400 N 18.40 kN |
| 軌道額定載荷 | 2680 lbf 11900 N |
| 重量 | 0.225 lb 0.102 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN NATV15X軸承尺寸規格
| 擋圈型滾輪軸承 - 帶內圈，NATV型，圓柱內徑 - 尺寸 | |
| d | 0.5906 in 15.000 mm |
| D（0/-0.050） | 1.3780 in 35.000 mm |
| F | 0.7874 in 20.000 mm |
| e | 1.0630 in 27.000 mm |
| C | 0.7087 in 18.000 mm |
| B | 0.7480 in 19.000 mm |
| B公差 | 0/-0.210 mm |

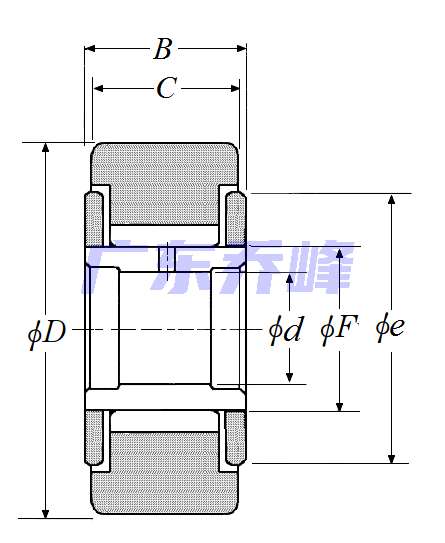

NTN NATV15X軸承尺寸圖
