NTN MX-W22228EALLKD1C3/0G軸承代號說明
M
X
-
W
2
2
2
2
8
E
A
L
L
K
D
1
C
3
/
0
G
MX-：所有部件均涂有磷酸鹽
W：寬系列整體密封調心滾子軸承
2：調心滾子軸承
2：寬度尺寸系列：2系列
2：外徑尺寸系列：2系列
28：內徑：140 mm
EA：EA型，帶壓制鋼保持架，高載荷
LL：兩個帶鋼墊板的整體式卡帶密封件
K：錐孔，錐角 1:12
D1：外圈潤滑油槽油孔
C3：C3游隙
/0G：固體潤滑脂
MX-：
所有部件均涂有磷酸鹽
W：
寬系列整體密封調心滾子軸承
2：
調心滾子軸承
2：
寬度尺寸系列：2系列
2：
外徑尺寸系列：2系列
28：
內徑：140 mm
EA：
EA型，帶壓制鋼保持架，高載荷
LL：
兩個帶鋼墊板的整體式卡帶密封件
K：
錐孔，錐角 1:12
D1：
外圈潤滑油槽油孔
C3：
C3游隙
/0G：
固體潤滑脂
NTN MX-W22228EALLKD1C3/0G軸承技術規格
| 類型 | 調心滾子軸承 |
| 內孔型式 | 圓錐孔 |
| 材質 | 淬透鋼（IR/OR為磷酸鹽涂層） |
| 保持架型式 | 壓制 |
| 保持架材質 | 鋼 |
| 極限轉速-脂潤滑 | 1100轉/分鐘 |
| 錐角 | 1:12 |
| 密封圈材質 | 丁腈橡膠 |
| 精度等級 | 公制 |
| 外圈矯正 | 重新潤滑 |
| 結構 | 單列 |
| 徑向游隙 | C3 |
| 基本額定靜載荷 | 227000 lbf 1010000 N 1010.00 kN |
| 基本額定動載荷 | 205000 lbf 912000 N 912.00 kN |
| 附件 | 雙面密封 |
| 重量 | 34.610 lb 15.699 kg |
| 應用溫度范圍 | -40 to 400 oF -40 to 200 oC |
NTN MX-W22228EALLKD1C3/0G軸承尺寸規格
| 密封調心滾子軸承 - 圓錐孔 - 尺寸 | |
| d | 5.5118 in 140.000 mm |
| D | 9.8425 in 250.000 mm |
| B | 3.4687 in 88.000 mm |
| r | 0.0591 in 1.500 mm |
| W0 | 0.5512 in 14.000 mm |

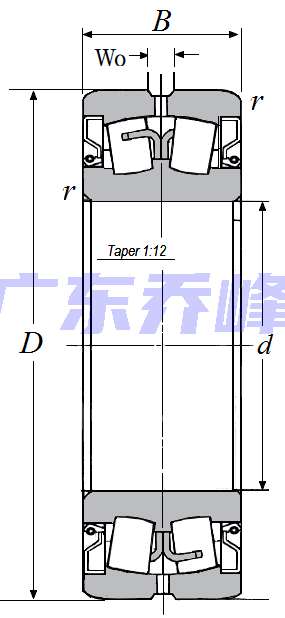

NTN MX-W22228EALLKD1C3/0G軸承尺寸圖
