NTN MSN1308EL軸承代號說明
M
S
N
1
3
0
8
E
L
MSN：M：NTN BOWER產品，標準公制尺寸系列，S：帶一個短擋邊的內圈，N：內圈擋邊
1：寬度系列：01系列
3：尺寸系列：03系列
08：內徑：40 mm
E：外圈雙擋邊
L：復合鋼保持架
MSN：
M：NTN BOWER產品，標準公制尺寸系列，S：帶一個短擋邊的內圈，N：內圈擋邊
1：
寬度系列：01系列
3：
尺寸系列：03系列
08：
內徑：40 mm
E：
外圈雙擋邊
L：
復合鋼保持架
NTN MSN1308EL軸承技術規格
| 類型 | 圓柱滾子軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 硬化合金鋼 |
| 保持架材質 | 復合鋼 |
| 結構 | 單列 |
| 公差 | ISO Class 0（RBEC 1） |
| 注油孔 | 不帶注油孔 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 20800 lbf 92500 N 92.50 kN |
| 基本額定動載荷 | 19600 lbf 87000 N 87.00 kN |
| 附件 | 開式 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN MSN1308EL軸承尺寸規格
| 圓柱滾子軸承 -可分離型，短內圈帶一個加強筋，外圈帶兩個加強筋 - 尺寸 | |
| B | 1.3780 in 35.000 mm |
| D | 3.5433 in 90.000 mm |
| W | 0.9055 in 23.000 mm |
| F | 2.2441 in 57.000 mm |
| H | 2.8870 in 73.330 mm |
| R | 0.0598 in 1.520 mm |
| U（普通內外圈） | 1.9291 in 49.000 mm |
| V（加強筋內外圈） | 2.0512 in 52.100 mm |
| X（普通內外圈） | 3.2008 in 81.300 mm |
| Z（加強筋內外圈） | 3.0512 in 77.500 mm |
| r | 0.0598 in 1.520 mm |

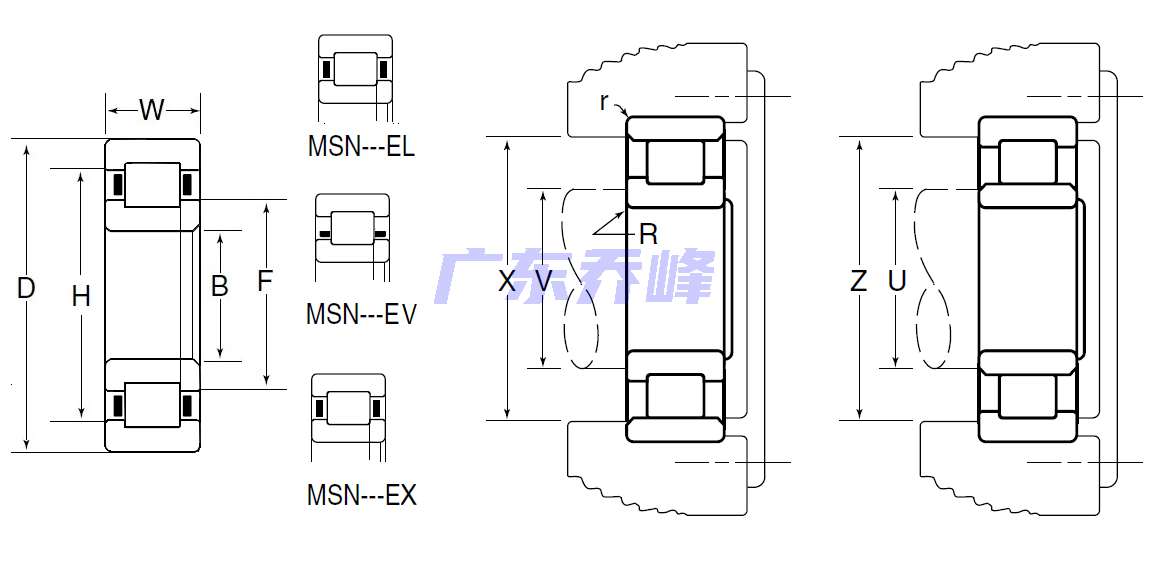

NTN MSN1308EL軸承尺寸圖
