NTN-SNR MLE71918HV軸承代號說明
M
L
E
7
1
9
1
8
H
V
ML：高轉速高精度角接觸軸承
E：雙面非接觸式密封
7：角接觸球軸承
19：尺寸系列：19系列
18：內徑：90 mm
H：接觸角 25o
V：高精度
ML：
高轉速高精度角接觸軸承
E：
雙面非接觸式密封
7：
角接觸球軸承
19：
尺寸系列：19系列
18：
內徑：90 mm
H：
接觸角 25o
V：
高精度
NTN-SNR MLE71918HV軸承技術規格
| 類型 | 角接觸球軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 分層型 |
| 保持架材質 | 酚醛樹脂 |
| 滾珠材質 | 鋼 |
| 密封型式 | 非接觸式 |
| 密封圈材質 | 丁腈橡膠 |
| 結構 | 單列 |
| 基本額定靜載荷 | 734 lbf 3250 N 3.25 kN |
| 基本額定動載荷 | 6863 lbf 30500 N 30.50 kN |
| 附件 | 雙面密封 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN-SNR MLE71918HV軸承尺寸規格
| 密封角接觸球軸承 - 接觸角 25°，標準精度 - 尺寸 | |
| d | 3.5433 in 90.000 mm |
| D | 4.9213 in 125.000 mm |
| B | 0.7087 in 18.000 mm |
| r2 max | 0.0433 in 1.100 mm |
| r3 max | 0.0236 in 0.600 mm |
| 接觸角 | 25 o |
| a（負荷中心） | 1.3386 in 34.000 mm |
| d2 | 3.8780 in 98.500 mm |
| d3 | 3.9764 in 101.000 mm |
| D1 | 4.5276 in 115.000 mm |
| D4 | 4.6850 in 119.000 mm |
| 雙列寬度 | 1.4173 in 36.000 mm |
| 三列寬度 | 2.1260 in 54.000 mm |
| 四列寬度 | 2.8346 in 72.000 mm |

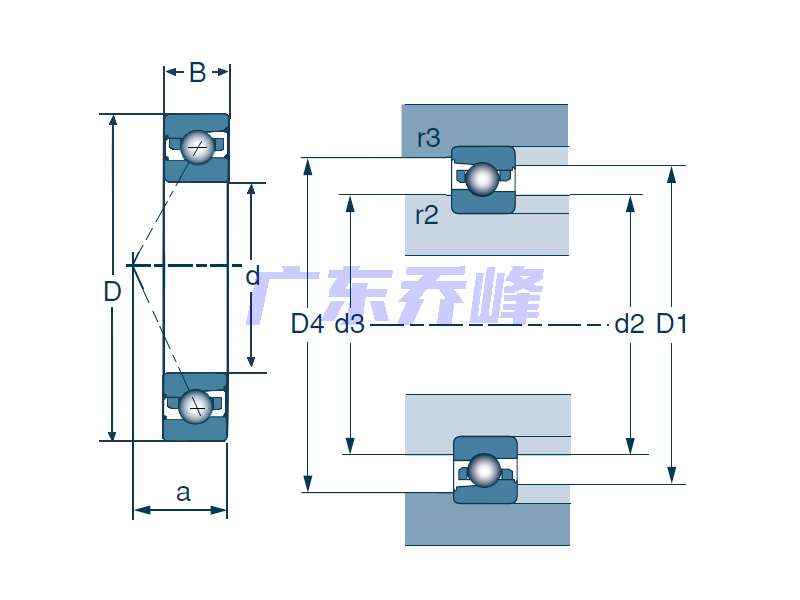

NTN-SNR MLE71918HV軸承尺寸圖
